Przy balkonie nie ma miejsca na przypadkowy układ prętów. Najpierw trzeba zrozumieć schemat zbrojenia balkonu, bo od niego zależy kierunek pracy stali, grubość płyty i sposób zakotwienia w stropie. W tym artykule pokazuję, jak czytać taki detal, jakie są typowe układy dla balkonu wspornikowego i podpartego, gdzie łatwo popełnić błąd oraz na co zwrócić uwagę przed betonowaniem.
Najważniejsze rzeczy, które trzeba ustalić przed betonowaniem balkonu
- Typ konstrukcji decyduje o tym, gdzie pracuje zbrojenie główne: inaczej zachowuje się balkon wspornikowy, a inaczej oparty na słupach lub ścianach.
- W balkonie wspornikowym kluczowa jest górna strefa przy połączeniu ze stropem, bo tam pojawiają się największe naprężenia zginające.
- Typowe pręty główne mają zwykle 12-16 mm, a ich rozstaw mieści się najczęściej w przedziale 15-25 cm.
- Pręty rozdzielcze mają zazwyczaj co najmniej 6 mm i nie powinny być rozstawione szerzej niż 30 cm.
- W praktyce często spotyka się płytę o grubości 8-20 cm, a przy wysięgu około 1,2 m dobrym punktem odniesienia bywa około 16 cm.
- Otulina zbrojenia to nie detal kosmetyczny: w typowych warunkach celuje się w 25 mm, a w bardziej agresywnym środowisku nawet w 35-40 mm.

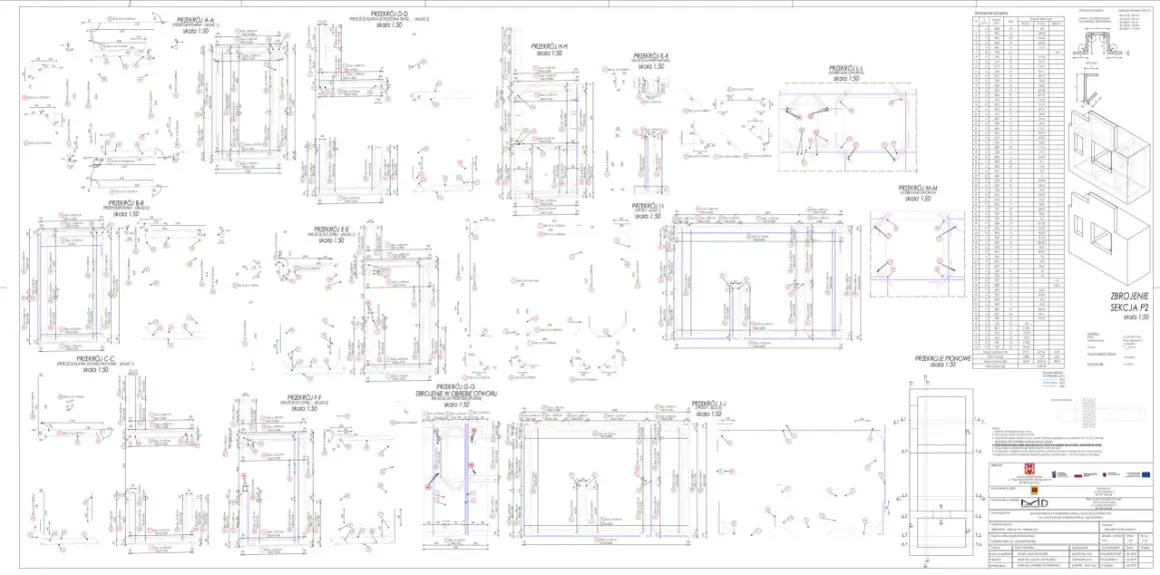

Jak odczytuję schemat balkonu, zanim spojrzę na średnice prętów
Ja zawsze zaczynam od jednego pytania: czy balkon jest wspornikowy, czy podparty. To nie jest drobiazg, tylko podstawa całego projektu. Ten sam balkon może mieć podobny wygląd z zewnątrz, a zupełnie inną pracę statyczną wewnątrz betonu.

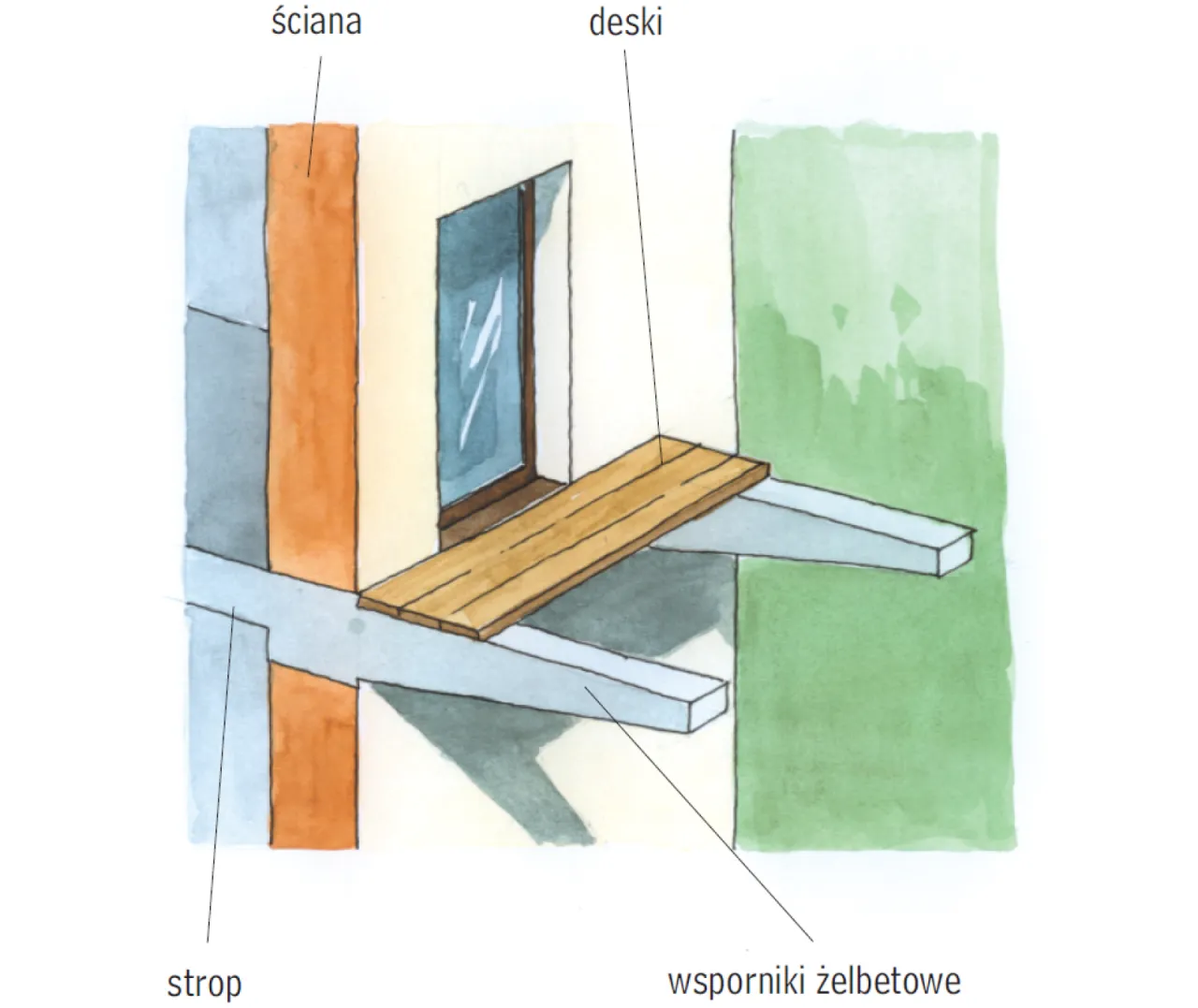

W balkonie wspornikowym płyta „wisi” na połączeniu ze stropem, więc największe siły skupiają się przy ścianie budynku. W balkonie podpartym na słupach lub ścianach obciążenie rozkłada się inaczej i główne pręty pracują w innym miejscu przekroju. Z tego powodu nie ma jednego uniwersalnego rysunku, który da się wkleić do każdego domu jednorodzinnego albo domku letniskowego.
| Typ balkonu | Gdzie pracuje główne zbrojenie | Co jest najważniejsze | Najczęstszy skutek błędu |
|---|---|---|---|
| wspornikowy | w górnej strefie przy zamocowaniu do stropu | zakotwienie i ochrona przed korozją | rysowanie się płyty przy ścianie i odspajanie krawędzi |
| podparty na słupach lub ścianach | zwykle w dolnej strefie przęsła, z dodatkowymi prętami nad podporami | ciągłość zbrojenia i poprawne podparcie | ugięcia, pęknięcia w środku rozpiętości, lokalne zarysowania |
| oparty na dwóch krawędziach | w zależności od rozpiętości i kierunku pracy płyty | dobór zbrojenia do krótszego kierunku pracy | błąd w kierunku ułożenia prętów i słaba współpraca płyty |
W praktyce to właśnie ten pierwszy krok oszczędza najwięcej problemów. Gdy wiem, z czym mam do czynienia, dopiero wtedy przechodzę do układu prętów i do tego, jak głęboko muszą wejść w strop.
Jak wygląda typowy układ prętów w balkonie wspornikowym
Przy balkonie wspornikowym nie traktuję zbrojenia jak zwykłej siatki. Tu liczy się to, gdzie dokładnie pojawiają się rozciąganie i ściskanie. Główne pręty prowadzi się w strefie rozciąganej, a w praktyce najczęściej oznacza to górną część płyty przy połączeniu ze stropem.
Pręty główne
To one przenoszą zasadniczą część sił rozciągających. W typowych rozwiązaniach spotyka się średnice 12-16 mm, a rozstaw najczęściej mieści się w granicach 15-25 cm. Im bliżej strefy mocowania do stropu, tym układ bywa gęstszy, bo tam moment zginający jest największy.
Pręty rozdzielcze
Te pręty nie są „ozdobą” ani dodatkiem bez znaczenia. Układa się je prostopadle do głównych, żeby ograniczyć rysy skurczowe, ustabilizować pracę płyty i równomierniej rozprowadzić obciążenia. Ich średnica to zwykle co najmniej 6 mm, a rozstaw nie powinien przekraczać 30 cm.
Przeczytaj również: Zbrojenie po angielsku: Kluczowe terminy w budownictwie i wojsku
Dodatkowe wzmocnienia przy krawędzi i balustradzie
Wiele balkonów pęka nie na środku, tylko przy krawędziach, otworach montażowych albo przy osadzeniu balustrady. Dlatego w projekcie często pojawiają się dodatkowe pręty przy czole płyty, przy progu drzwi balkonowych i w miejscach, gdzie przewidziano mocowanie cięższej balustrady. To są detale, które w praktyce robią dużą różnicę dla trwałości całej konstrukcji.
Sam układ prętów jeszcze nie wystarczy. Jeśli zbrojenie nie zostanie dobrze zakotwione w stropie, balkon zaczyna pracować przeciwko projektowi, a wtedy nawet grube pręty nie załatwią sprawy.
Zakotwienie w stropie decyduje o nośności

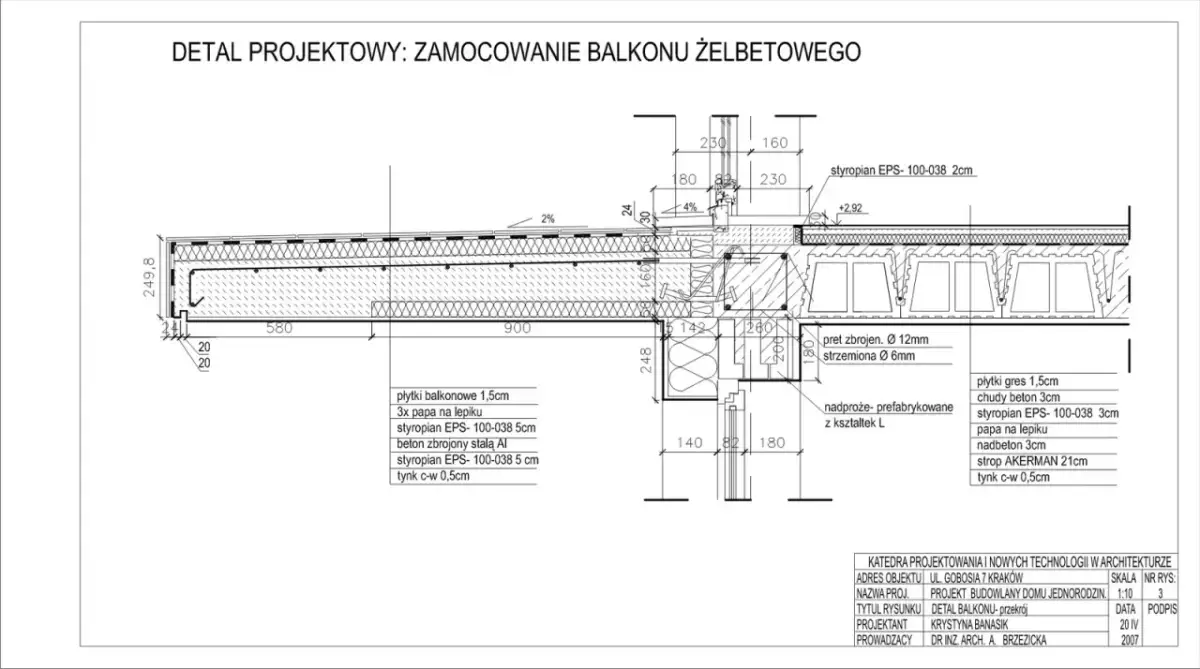

W balkonie wspornikowym połączenie z budynkiem jest krytyczne. To właśnie tam zbrojenie ma przejąć największe siły i bezpiecznie wprowadzić je do stropu lub wieńca. W praktyce przyjmuje się, że proste pręty powinny wchodzić w głąb stropu na długość co najmniej 40 średnic pręta, choć dokładna wartość zależy od klasy betonu, stali i warunków przyczepności.
Jeżeli geometria nie pozwala na takie prowadzenie, stosuje się haki, odgięcia albo rozwiązania systemowe. Ja nie lubię skracać zakotwienia „żeby zmieścić ocieplenie”, bo to właśnie takie decyzje wracają po kilku sezonach w postaci rys przy ścianie i zawilgocenia krawędzi. W nowym budynku najlepiej zaplanować to od razu z konstruktorem, zamiast próbować ratować detal na budowie.
Przy modernizacji istniejącego balkonu w grę wchodzą jeszcze wklejane pręty, łączniki termoizolacyjne albo systemy naprawcze, ale to już nie jest temat do robienia na wyczucie. Tu liczy się obliczenie, nośność istniejącej konstrukcji i realny stan betonu.
Dopiero kiedy zakotwienie jest rozwiązane poprawnie, ma sens dopasowanie grubości płyty i otuliny. Bez tego można mieć poprawnie rozrysowany detal, który i tak nie będzie pracował tak, jak powinien.
Grubość płyty, otulina i rozstaw prętów
W balkonie trzy parametry wracają niemal zawsze: grubość płyty, otulina i rozstaw zbrojenia. To one decydują o tym, czy konstrukcja będzie miała rezerwę nośności, czy tylko „wyjdzie z betoniarki”.
| Parametr | Typowy zakres | Co to oznacza w praktyce |
|---|---|---|
| Grubość płyty balkonu | 8-20 cm | Przy małych balkonach da się zejść niżej, ale przy większym wysięgu zapas grubości szybko staje się potrzebny. |
| Przykładowa grubość przy wysięgu około 1,2 m | 16 cm | To praktyczny punkt odniesienia, a nie uniwersalna recepta. |
| Pręty główne | 12-16 mm | To standardowy zakres dla balkonów żelbetowych w domu jednorodzinnym. |
| Rozstaw prętów głównych | 15-25 cm | Mniejszy rozstaw daje większą sztywność, zwłaszcza przy podporze i przy krawędzi mocowania. |
| Pręty rozdzielcze | min. 6 mm, rozstaw do 30 cm | Stabilizują płytę i ograniczają rysy. |
| Otulina zbrojenia | 25 mm, a w agresywnym środowisku 35-40 mm | Chroni stal przed korozją i wpływa na trwałość całego balkonu. |
Jeśli mam uprościć temat, to robię to tak: balkon ma być na tyle gruby, żeby pomieścić zbrojenie, otulinę i spadek, a jednocześnie nie zrobić z niego ciężkiej, niepotrzebnie przewymiarowanej płyty. W obliczeniach zawsze sprawdza się też obciążenie użytkowe i śniegowe; w prostych założeniach domowych pojawiają się wartości rzędu 2,0 kN/m² i 1,0 kN/m², ale nie traktuję ich jako automatu dla każdego projektu.
Gdy konstrukcja jest już policzona i rozrysowana, zostaje najtrudniejsze pytanie z budowy: co najczęściej psuje balkon, chociaż na papierze wszystko wygląda dobrze.
Jakie błędy najczęściej psują balkon po pierwszej zimie
Widziałem balkony, które wyglądały solidnie w dniu odbioru, a po dwóch sezonach zaczynały pękać przy progu albo łapać wilgoć od spodu. Najczęściej nie zawodzi sam beton, tylko detal wykonania.
- Zbyt krótkie zakotwienie prętów - stal nie ma gdzie bezpiecznie oddać sił i płyta zaczyna rysować się przy ścianie.
- Pręty w złej strefie przekroju - jeśli zbrojenie trafi po niewłaściwej stronie płyty, balkon pracuje odwrotnie niż zakłada projekt.
- Za duży rozstaw prętów - płyta traci sztywność, a rysy pojawiają się szybciej, niż się spodziewasz.
- Za mała otulina - stal szybciej koroduje, zwłaszcza na krawędziach narażonych na deszcz i mróz.
- Brak spadku i odwodnienia - woda stoi na płycie, wnika w mikrorysy i przyspiesza degradację betonu.
- Brak rozwiązania mostka termicznego - balkon wychładza wnętrze i może przyspieszać uszkodzenia na styku z budynkiem.
- Samowolne zmiany na budowie - przesunięcie pręta o kilka centymetrów albo „skrócenie” elementu potrafi zepsuć cały schemat pracy płyty.
To są błędy, które zwykle nie wychodzą od razu. Często widać je dopiero po zimie, kiedy zaczynają pracować woda, mróz i korozja. I właśnie dlatego nie lubię przy balkonach improwizacji bardziej niż w innych elementach konstrukcyjnych.
Kiedy znam już te pułapki, łatwiej ocenić, czy zostać przy klasycznej stali, czy rozważyć zbrojenie kompozytowe albo z włókna szklanego.
Stal, kompozyt czy włókno szklane w praktyce
W większości domów nadal wygrywa klasyczne zbrojenie stalowe. Jest dobrze znane projektantom, przewidywalne i łatwo dostępne. Nie znaczy to jednak, że inne materiały nie mają sensu. Czasem przy balkonie narażonym na dużą wilgoć, chlorki albo bardzo trudne warunki eksploatacji lepiej sprawdza się rozwiązanie o wyższej odporności na korozję.
| Rodzaj zbrojenia | Zalety | Ograniczenia | Kiedy ma sens |
|---|---|---|---|
| Stalowe | najlepiej znane, szeroko stosowane, łatwe w projektowaniu | wrażliwe na korozję przy złej otulinie i błędach wykonawczych | standardowy balkon w domu jednorodzinnym lub domku letniskowym |
| Z włókna szklanego | lekkie, odporne na korozję, wygodne w transporcie | wymaga poprawnego systemu i sprawdzenia pracy materiału w projekcie | tam, gdzie wilgoć i korozja są szczególnie problematyczne |
| Kompozytowe | mała masa, dobra odporność chemiczna, niski ciężar własny | wyższy koszt, inne zasady projektowania, nie każdy wykonawca je zna | specjalne realizacje, modernizacje, obiekty o podwyższonej ekspozycji |
Ja nie wybieram takiego zbrojenia po samym hasle „nowocześniejsze”. Najpierw patrzę na warunki pracy, sposób podparcia, ekspozycję na wodę i mróz oraz to, czy cały system ma sens konstrukcyjny, a nie tylko marketingowy. Przy nowych budynkach coraz częściej dochodzą też łączniki termoizolacyjne, bo balkon bez nich bywa po prostu mostkiem cieplnym.
Co sprawdzam przed betonowaniem, żeby balkon nie pracował przeciwko sobie
Na finiszu nie szukam już wielkich teorii, tylko prostych punktów kontrolnych. Jeżeli te elementy są dopięte, ryzyko kosztownych poprawek spada bardzo mocno.
- Sprawdzam, czy układ prętów zgadza się z projektem i czy pręty główne trafiły w właściwą strefę pracy.
- Liczymy długość zakotwienia, a nie „na oko” - w balkonie to nie jest detal do skrócenia.
- Kontroluję dystanse, żeby otulina nie wyszła przypadkowo za mała.
- Patrzę, czy spadek płyty odprowadzi wodę, a nie zatrzyma ją przy progu.
- Weryfikuję, czy balustrada, kotwy i ewentualne przepusty nie kolidują ze zbrojeniem.
- Upewniam się, że rozwiązano mostek termiczny i nie wymuszono przez to błędów w zbrojeniu.
Jeśli mam zostawić jedną zasadę, to tę: balkon nie wybacza skrótów. Dobrze policzony układ prętów, poprawne zakotwienie, odpowiednia otulina i brak improwizacji na budowie robią większą różnicę niż kilka dodatkowych centymetrów betonu, a to właśnie one decydują o tym, czy konstrukcja przetrwa lata bez pęknięć i napraw.
