Dobór przewodu do gniazd to nie jest kwestia samej „grubości kabla”. Trzeba połączyć przekrój żył, materiał, długość trasy, sposób ułożenia i planowane obciążenie, zwłaszcza gdy instalacja ma działać w kuchni, łazience, garażu albo w domku letniskowym. W praktyce odpowiedź na to, jaki kabel do gniazdek zastosować, najczęściej prowadzi do miedzi 3x2,5 mm², ale to wciąż nie jest wybór uniwersalny dla każdej sytuacji.
Najkrótsza odpowiedź dla typowej instalacji to miedź 3x2,5 mm²
- Do zwykłych gniazd 230 V w domu najczęściej wybieram miedziany przewód 3x2,5 mm².
- Przepisy wymagają przede wszystkim wydzielonych obwodów dla gniazd, a nie jednego przewodu do wszystkiego.
- Do ściany pod tynkiem stosuje się inny typ niż do ziemi, tarasu czy budynku gospodarczego.
- Jeśli obwód jest długi albo ma zasilać sprzęt o większym poborze, sam przekrój 2,5 mm² może już nie wystarczyć.
- W kuchni, łazience i domku letniskowym liczy się nie tylko przekrój, ale też wilgoć, zabezpieczenie i sposób prowadzenia trasy.
Co naprawdę wynika z przepisów
W przepisach nie znajdziesz prostego zdania typu „każde gniazdo ma mieć taki sam przewód”. Jest za to ważniejsza zasada: w mieszkaniu należy stosować wyodrębnione obwody dla oświetlenia, gniazd ogólnego przeznaczenia, gniazd w łazience, gniazd w kuchni oraz odbiorników wymagających osobnego zabezpieczenia. To oznacza, że najpierw planuje się funkcję obwodu, a dopiero potem dobiera przekrój i aparat zabezpieczający.
Ja patrzę na to bardzo praktycznie. Jeśli jeden obwód ma zasilać kilka zwykłych gniazd w pokoju, 3x2,5 mm² jest rozsądnym punktem wyjścia. Jeśli ten sam obwód ma obsługiwać czajnik, ekspres, mikrofalówkę, pompę albo inne urządzenia o dużym chwilowym poborze, zaczynam liczyć obciążenie, a nie zgadywać. Przepis porządkuje układ instalacji, ale nie zwalnia z obliczeń. To prowadzi prosto do pytania, jaki przekrój najczęściej sprawdza się w zwykłych gniazdach.
Najczęściej wybieram miedź 3x2,5 mm²
Jeśli miałbym wskazać jeden wariant do standardowych gniazd w domu, postawiłbym na miedziany przewód 3x2,5 mm². To najbezpieczniejszy i najbardziej uniwersalny wybór dla typowego obwodu 230 V, zwłaszcza wtedy, gdy gniazda mają zasilać sprzęty codziennego użytku, a instalacja nie jest ekstremalnie długa.
| Sytuacja | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Salon, sypialnia, pokój gościnny | Cu 3x2,5 mm² | To standardowy zapas dla typowych gniazd i domowych urządzeń. |
| Kuchnia z kilkoma odbiornikami | Osobny obwód 3x2,5 mm² lub większy po obliczeniach | Czajnik, ekspres i mikrofalówka potrafią dać krótkie, ale duże obciążenie. |
| Łazienka, pralnia, garaż | 3x2,5 mm² plus właściwy osprzęt i zabezpieczenie różnicowoprądowe | Tu dochodzi wilgoć, a czasem także urządzenia o większej mocy. |
| Taras, altana, domek letniskowy | Przewód albo kabel przeznaczony do warunków zewnętrznych | Liczy się odporność na wilgoć, UV i uszkodzenia mechaniczne. |
| Gniazdo trójfazowe | Osobny projekt, zwykle przewód 5-żyłowy | To już inna instalacja niż standardowe gniazdo 230 V. |
Nie wybieram 2,5 mm² dlatego, że „tak się przyjęło”, tylko dlatego, że daje sensowny margines na codzienne obciążenia i przyszłe dokładanie odbiorników. W praktyce to właśnie ten zapas najczęściej robi różnicę między instalacją spokojną a instalacją, która zaczyna być problematyczna przy pierwszym większym zestawie sprzętów. Gdy obwód ma zasilać więcej niż kilka zwykłych urządzeń, trzeba już przejść do kolejnego kroku.
Kiedy trzeba sięgnąć po większy przekrój albo osobny obwód
Nie zwiększam przekroju „na wszelki wypadek”, ale też nie upycham zbyt wielu odbiorników na jednym obwodzie. Gdy gniazda mają obsługiwać kuchnię, pomieszczenie gospodarcze, pompę, grzejnik, klimatyzator albo sprzęt ogrodowy, sam 3x2,5 mm² może być za mały albo po prostu nieopłacalny z punktu widzenia spadku napięcia i rezerwy mocy.
- Kuchnia i aneks kuchenny - kilka urządzeń o dużym poborze potrafi szybko „zajechać” jeden obwód, więc często robię osobny tor dla części gniazd.
- Urządzenia grzewcze i pompy - tu liczy się nie tylko moc znamionowa, ale też prąd rozruchowy, który bywa wyższy niż się wydaje.
- Długi odcinek do budynku gospodarczego - przy większej długości przewodu spadek napięcia zaczyna mieć realne znaczenie i zwykłe 2,5 mm² może przestać wystarczać.
- Stara instalacja aluminiowa - nie traktuję jej jak prostego odpowiednika miedzi; bez analizy stanu połączeń i zabezpieczeń nie robię „przepinek” w ciemno.
- Planowane rozbudowy - jeśli domek letniskowy za rok ma dostać bojler, zmywarkę albo ogrzewanie elektryczne, od razu zostawiam większy zapas.
W takich sytuacjach większy przekrój, osobny obwód albo osobna rozdzielnica w budynku pomocniczym nie są fanaberią, tylko rozsądnym ograniczeniem ryzyka. I właśnie wtedy trzeba rozróżnić, czy mówimy o zwykłym przewodzie instalacyjnym, czy o kablu do pracy w trudniejszych warunkach.
Kabel czy przewód i gdzie każdy z nich ma sens
W języku potocznym wiele osób mówi „kabel”, ale w instalacjach domowych częściej mówimy o przewodzie instalacyjnym. To ważne rozróżnienie, bo materiał do prowadzenia pod tynkiem, w rurze instalacyjnej i w gruncie nie jest tym samym. Wewnątrz ściany zwykle wystarcza przewód instalacyjny, natomiast do ziemi, na zewnątrz albo do odcinków narażonych na wilgoć i uszkodzenia mechaniczne potrzebny jest kabel przeznaczony do takich warunków.
| Miejsce prowadzenia | Co zwykle stosuję | Praktyczna uwaga |
|---|---|---|
| Pod tynkiem w ścianie | Przewód instalacyjny, najczęściej 3x2,5 mm² | W instalacji wtynkowej przewód powinien być przykryty warstwą tynku o odpowiedniej grubości. |
| W rurze, peszlu lub korytku | Przewód dobrany do systemu prowadzenia | Osłona ma ułatwiać wymianę i chronić trasę przed uszkodzeniem. |
| Na zewnątrz budynku | Kabel do warunków zewnętrznych | Ważna jest odporność na wilgoć, promieniowanie UV i mechanikę. |
| W gruncie | Kabel ziemny, np. typ stosowany do zasilania budynków pomocniczych | Tu nie wolno używać zwykłego przewodu „jak w pokoju”. |
Przy prowadzeniu w ścianie trzymam się stref instalacyjnych. W typowym mieszkaniu gniazda daje się zwykle około 30 cm nad podłogą, a w kuchni około 100-105 cm, co ułatwia planowanie trasy i późniejsze wiercenie bez niespodzianek. W instalacji wtynkowej nie liczy się tylko przekrój, ale też to, czy przewód będzie dostępny, chroniony i prowadzony zgodnie z logiką budynku. Skoro materiał i miejsce prowadzenia mamy już uporządkowane, pozostaje jeszcze kwestia długości trasy i warunków pracy.
Jak długość trasy, temperatura i sposób ułożenia zmieniają dobór
To jeden z tych elementów, które początkujący najczęściej bagatelizują. Przewód może mieć poprawny przekrój, a mimo to obwód będzie działał słabo, jeśli trasa jest zbyt długa, przewody biegną w cieple, są ściśnięte w wiązce albo prowadzone przez miejsca o słabej wentylacji. Ja zawsze patrzę na spadek napięcia i warunki odprowadzania ciepła, a nie tylko na sam zapis 2,5 mm² na opakowaniu.
- Im dłuższa trasa, tym większy spadek napięcia - przy odległych gniazdach 2,5 mm² może okazać się za małe, nawet jeśli „na papierze” wygląda dobrze.
- W ociepleniu i ciasnych wiązkach przewody grzeją się mocniej - a to zmniejsza realną obciążalność obwodu.
- W poddaszu lub w zamkniętym suficie temperatura bywa wysoka - latem instalacja pracuje wtedy w trudniejszych warunkach niż w chłodnym pomieszczeniu.
- W domku letniskowym odległość do tarasu, altany czy budynku gospodarczego bywa duża - wtedy często lepiej od razu przewidzieć mocniejszy odcinek zasilający i lokalny podział obwodów.
W praktyce nie chodzi o to, żeby wszędzie dawać większy przekrój. Chodzi o to, żeby przewód pasował do rzeczywistych warunków pracy. Gdy te warunki są trudniejsze, ten sam obwód gniazdowy wymaga innego podejścia niż w prostym pokoju dziennym. I właśnie tam najczęściej pojawiają się błędy, które potem kosztują najwięcej.
Typowe błędy przy obwodach gniazd
Jeśli mam wskazać najczęstsze potknięcia, to są one bardzo powtarzalne. Najgorsze jest to, że przez jakiś czas wszystko wygląda poprawnie, a problemy wychodzą dopiero przy większym obciążeniu, po remoncie albo po pierwszej zimie w domku letniskowym.
- Stosowanie 1,5 mm² do gniazd „bo działa” - to częsty skrót myślowy, który mści się przy większych odbiornikach.
- Zbyt mały zapas mocy na kuchnię - kilka urządzeń podłączonych jednocześnie potrafi przegrzać obwód albo wyzwalać zabezpieczenie.
- Użycie niewłaściwego przewodu na zewnątrz - przewód do wnętrz nie jest zamiennikiem kabla ziemnego ani rozwiązania do wilgoci.
- Brak RCD tam, gdzie powinien być - przy łazience, ogrodzie czy tarasie to nie jest detal, tylko realny element bezpieczeństwa.
- Ignorowanie długości trasy - im dalej do gniazd, tym większe znaczenie ma spadek napięcia i sposób prowadzenia zasilania.

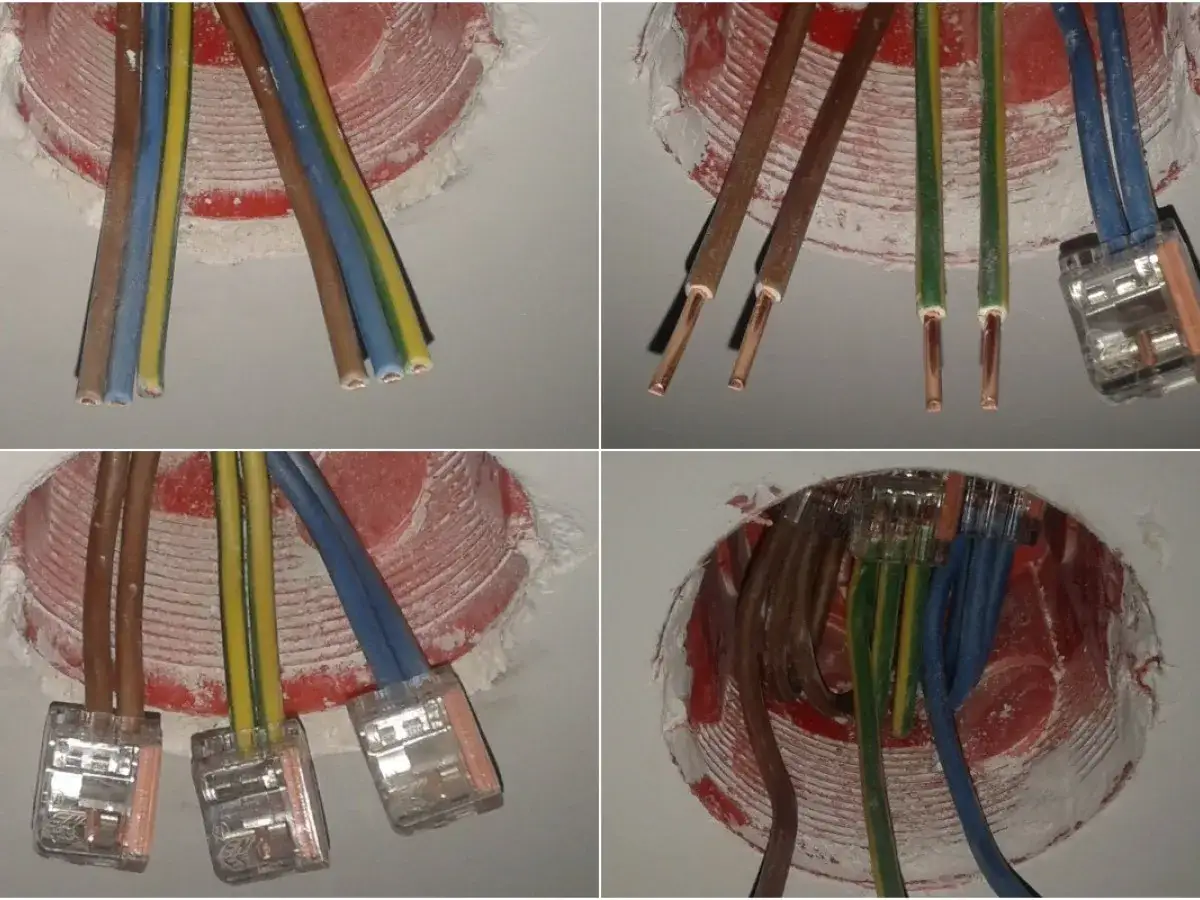

- Prowizoryczne łączenia i dokładki - każde dodatkowe połączenie to kolejny punkt awarii, szczególnie w miejscach trudniej dostępnych.
Najlepsza instalacja to taka, której później nie trzeba tłumaczyć sobie samemu na skróty. Jeśli obwód ma być trwały, trzeba go od początku zaplanować z myślą o obciążeniu, warunkach i przyszłej rozbudowie. Dlatego przed zakupem przewodu zawsze robię jeszcze jedną prostą kontrolę.
Co sprawdzam, zanim kupię przewód do gniazd w domu lub domku letniskowym
Przed zakupem nie patrzę wyłącznie na cenę metra. Najpierw sprawdzam, ile będzie gniazd, jakie urządzenia mają z nich korzystać i czy obwód biegnie wewnątrz budynku, czy przez wilgotne albo narażone na uszkodzenia miejsce. To pozwala uniknąć sytuacji, w której przewód jest „prawie dobry”, ale nie pasuje do warunków pracy.
- czy obwód obsługuje zwykły pokój, kuchnię, łazienkę, garaż czy część zewnętrzną,
- czy trasa jest krótka, czy prowadzi do oddalonego budynku lub tarasu,
- czy gniazda będą używane do lekkich urządzeń, czy do sprzętów o większym poborze,
- czy przewód ma iść pod tynkiem, w rurze, w korytku czy w gruncie,
- czy instalacja ma być nowa, czy trzeba bezpiecznie połączyć ją ze starszą częścią budynku,
- czy przewidziano odpowiednie zabezpieczenie i osprzęt, zwłaszcza w miejscach wilgotnych.
Jeśli miałbym zostawić jedną prostą zasadę, brzmiałaby tak: do zwykłych gniazd w domu najczęściej wybieram miedź 3x2,5 mm², ale przed zakupem zawsze sprawdzam obciążenie, długość trasy i warunki prowadzenia przewodu. W domku letniskowym te trzy rzeczy decydują o wiele bardziej niż sama nazwa produktu na etykiecie, dlatego właśnie warto podejść do tematu spokojnie i technicznie, zanim zamknie się bruzdy i uruchomi instalację.
