Płyta krzyżowo zbrojona to kluczowy element konstrukcyjny, który odgrywa istotną rolę w budownictwie. Charakteryzuje się tym, że zbrojenie główne jest układane w dwóch prostopadłych kierunkach, co pozwala na efektywne przenoszenie obciążeń. Takie rozwiązanie jest szczególnie korzystne w przypadkach, gdy stosunek boków płyty jest mniejszy niż 2:1. Dzięki temu płyty krzyżowo zbrojone są szeroko stosowane w różnych typach budynków, w tym w piwnicach, magazynach oraz w pomieszczeniach z czterema ścianami.
W artykule omówimy kluczowe zasady projektowania płyt krzyżowo zbrojonych, ich zastosowania oraz narzędzia wspierające inżynierów w tym procesie. Zrozumienie tych aspektów jest niezbędne dla uzyskania trwałych i bezpiecznych konstrukcji, które spełniają normy budowlane.
Kluczowe informacje:
- Płyty krzyżowo zbrojone są stosowane do efektywnego przenoszenia obciążeń w obu kierunkach.
- W przypadku większych rozpiętości i obciążeń stosuje się dodatkowe pręty w górnej warstwie płyty.
- Wytyczne dotyczące zbrojenia obejmują umiejscowienie zbrojenia w dolnej warstwie oraz dodatkowe zbrojenie w narożnikach.
- Programy obliczeniowe pomagają w projektowaniu i obliczaniu przekroju zbrojenia zgodnie z normami.
- Najczęstsze błędy w projektowaniu płyt krzyżowo zbrojonych można uniknąć, stosując odpowiednie wytyczne i narzędzia.
Zrozumienie płyt krzyżowo zbrojonych i ich zastosowania w budownictwie
Płyta krzyżowo zbrojona to element konstrukcyjny, w którym zbrojenie główne jest układane w dwóch prostopadłych kierunkach. Taki układ pozwala na efektywne przenoszenie obciążeń w obu kierunkach, co znacząco zwiększa stabilność i wytrzymałość konstrukcji. Płyty krzyżowo zbrojone są szczególnie korzystne dla płyt prostokątnych o stosunku boków mniejszym niż 2:1. W sytuacjach, gdy ten stosunek jest większy, można rozważyć zastosowanie zbrojenia jednokierunkowego, co wpływa na projektowanie i wykonanie.
Płyty te opierają się na czterech ścianach lub żebrach, co sprawia, że są idealnym rozwiązaniem dla budynków o konstrukcji słupowej. W kontekście zastosowań, płyty krzyżowo zbrojone znajdują swoje miejsce w piwnicach, magazynach oraz nad pomieszczeniami o czterech ścianach. Dzięki tym właściwościom, są one często wykorzystywane w budynkach, gdzie rozpiętości przekraczają 3,5 metra, co czyni inne rozwiązania, takie jak stropy płytowe, mniej ekonomicznymi.
Co to jest płyta krzyżowo zbrojona i jakie ma zalety?
Płyta krzyżowo zbrojona to konstrukcja, która charakteryzuje się dwukierunkowym zbrojeniem, co pozwala na lepszą dystrybucję obciążeń. Główne zalety tego rozwiązania to zwiększona nośność oraz większa odporność na deformacje. Dzięki zastosowaniu zbrojenia w dwóch kierunkach, płyty te są w stanie skuteczniej radzić sobie z różnorodnymi obciążeniami, co jest kluczowe w przypadku budynków o dużych rozpiętościach.
- Lepsza dystrybucja obciążeń dzięki dwukierunkowemu zbrojeniu.
- Większa odporność na zginanie i deformacje w porównaniu do zbrojenia jednokierunkowego.
- Możliwość zastosowania w budynkach o dużych rozpiętościach, co zwiększa ich funkcjonalność.
Gdzie stosuje się płyty krzyżowo zbrojone w budynkach?
Płyty krzyżowo zbrojone znajdują szerokie zastosowanie w różnych typach budynków, szczególnie tam, gdzie wymagane są duże rozpiętości i wysoka nośność. Często wykorzystuje się je w piwnicach, magazynach oraz w budynkach przemysłowych, gdzie przestrzeń użytkowa jest kluczowa. Płyty te są również idealne do zastosowania w pomieszczeniach z czterema ścianami, gdzie ich właściwości pomagają w efektywnym przenoszeniu obciążeń. W przypadku budynków o konstrukcji słupowej, płyty krzyżowo zbrojone mogą być stosowane jako stropy, co umożliwia efektywne wykorzystanie przestrzeni.
W budynkach mieszkalnych, płyty te są często stosowane w pomieszczeniach o dużych otworach, takich jak salony czy przestrzenie biurowe. Dzięki swojej konstrukcji, płyty krzyżowo zbrojone pozwalają na minimalizację podpór, co zwiększa elastyczność aranżacji wnętrz. Dodatkowo, w stropach żebrowo-płytowych, płyty te są często łączone z żebrami betonowymi, co podnosi ich stabilność i wytrzymałość, a także pozwala na efektywne rozkładanie obciążeń na ściany nośne.
Jakie są wytyczne dotyczące zbrojenia płyt krzyżowo zbrojonych?
Zbrojenie płyt krzyżowo zbrojonych jest kluczowym elementem ich projektowania, a jego właściwe umiejscowienie ma duże znaczenie dla wytrzymałości konstrukcji. W płytach tych, zbrojenie główne układane jest w dwóch prostopadłych kierunkach, co pozwala na efektywne przenoszenie obciążeń. Zbrojenie w kierunku mniejszej rozpiętości powinno znajdować się w dolnej warstwie płyty, ponieważ przejmuje ono większy moment zginający. Dodatkowo, w narożnikach płyt swobodnie podpartych, zaleca się umieszczenie dodatkowego zbrojenia dwukierunkowego w górnej części płyty, co zwiększa jej stabilność.
W przypadku płyt utwierdzonych, co drugi pręt zbrojenia dolnego odgina się do górnej warstwy, co zapewnia częściowe zamocowanie. W skrajnych pasmach płyty, które są przyścienne, zbrojenie może być zmniejszone do połowy, co jest zgodne z obliczeniami statycznymi. Warto również pamiętać, że w centralnych pasmach o szerokości 3/5 całej płyty umieszcza się zbrojenie dolne, które wynika z maksymalnego momentu zginającego dla obu kierunków. Te zasady są niezbędne do zapewnienia odpowiedniej nośności i trwałości płyt krzyżowo zbrojonych.

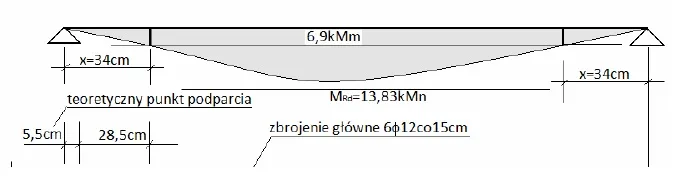

Jak obliczyć wymagane zbrojenie dla płyt krzyżowo zbrojonych?
Obliczanie wymaganego zbrojenia dla płyt krzyżowo zbrojonych opiera się na analizie statycznej oraz zastosowaniu odpowiednich formuł. Kluczowym krokiem jest określenie maksymalnych momentów zginających, które działają na płytę w obu kierunkach. W tym celu można wykorzystać metody analizy obciążeń, które uwzględniają zarówno obciążenia użytkowe, jak i obciążenia stałe. Następnie, na podstawie tych momentów, można obliczyć potrzebny przekrój zbrojenia dla każdego kierunku.
W praktyce, obliczenia te mogą być wspierane przez oprogramowanie inżynierskie, które automatycznie uwzględnia różne czynniki, takie jak materiały, grubość płyty oraz rozstaw zbrojenia. Ważne jest również, aby pamiętać o normach budowlanych, takich jak PN-B-03264:2002/Ap1, które określają szczegółowe wymagania dotyczące projektowania i obliczeń. Właściwe zrozumienie tych metod jest kluczowe dla zapewnienia, że płyty krzyżowo zbrojone będą spełniały oczekiwania dotyczące wytrzymałości i bezpieczeństwa konstrukcji.
| Typ obciążenia | Maksymalny moment zginający (kNm) |
| Obciążenie użytkowe | 15 |
| Obciążenie stałe | 10 |
Praktyczne przykłady zastosowania płyt krzyżowo zbrojonych
Płyty krzyżowo zbrojone znalazły zastosowanie w wielu znaczących projektach budowlanych, które potwierdzają ich efektywność i wytrzymałość. Na przykład, w projekcie budowy Centrum Logistycznego w Warszawie, zastosowano płyty krzyżowo zbrojone w stropach, co pozwoliło na zminimalizowanie liczby podpór wewnętrznych. Dzięki temu przestrzeń magazynowa została maksymalnie wykorzystana, a także zwiększono bezpieczeństwo konstrukcji, co było kluczowe w kontekście transportu i przechowywania towarów. W tym projekcie płyty te umożliwiły również łatwiejszy dostęp do różnorodnych urządzeń i systemów logistycznych.
Kolejnym przykładem jest budowa biurowca w Krakowie, gdzie płyty krzyżowo zbrojone zastosowano w stropach pomiędzy piętrami. Dzięki temu rozwiązaniu udało się osiągnąć większą nośność oraz lepszą izolację akustyczną, co jest istotne w środowisku biurowym. W projekcie tym zrealizowano również dodatkowe zbrojenie w narożnikach, co wpłynęło na poprawę stabilności całej konstrukcji. Przykłady te pokazują, jak płyta krzyżowo zbrojona może być skutecznie wykorzystywana w różnych kontekstach budowlanych, zapewniając trwałość i funkcjonalność.
Jakie są przykłady projektów z wykorzystaniem płyt krzyżowo zbrojonych?
Wśród projektów, które z powodzeniem wykorzystały płyty krzyżowo zbrojone, można wymienić Centrum Handlowe "Złote Tarasy" w Warszawie. W tym obiekcie zastosowano płyty krzyżowo zbrojone w stropach, co pozwoliło na stworzenie dużych przestrzeni handlowych bez konieczności stosowania licznych podpór. Dzięki temu architekci mogli zaprojektować otwarte, funkcjonalne wnętrza, które przyciągają klientów. Innym przykładem jest Nowa Huta w Krakowie, gdzie płyty krzyżowo zbrojone zostały użyte w budynkach przemysłowych, zapewniając odpowiednią nośność i stabilność w trudnych warunkach eksploatacyjnych. Projekty te ilustrują, jak płyty krzyżowo zbrojone mogą być dostosowane do różnych potrzeb budowlanych, od obiektów handlowych po przemysłowe.
Jakie są najczęstsze błędy w projektowaniu płyt krzyżowo zbrojonych?
Podczas projektowania płyt krzyżowo zbrojonych inżynierowie często popełniają błędy, które mogą prowadzić do poważnych problemów z wytrzymałością konstrukcji. Jednym z najczęstszych błędów jest niewłaściwe umiejscowienie zbrojenia, co może skutkować niewystarczającą nośnością płyty. Innym problemem jest brak uwzględnienia odpowiednich obciążeń, co może prowadzić do przeszacowania lub niedoszacowania wymaganej ilości zbrojenia. Ponadto, zbyt mała ilość zbrojenia w narożnikach lub skrajnych pasmach płyty może wpłynąć na stabilność całej konstrukcji.
Innym częstym błędem jest niedostosowanie grubości płyty do specyfiki obciążenia, co może prowadzić do pęknięć i deformacji. Warto również zwrócić uwagę na nieprawidłowe obliczenia statyczne, które mogą skutkować nieprawidłowym rozkładem obciążeń. Aby uniknąć tych problemów, konieczne jest dokładne przestrzeganie wytycznych projektowych oraz regularne konsultacje z doświadczonymi inżynierami.
Czytaj więcej: Jak zrobić konstrukcję pod winogron - proste kroki i materiały
Narzędzia i oprogramowanie wspierające projektowanie płyt krzyżowo zbrojonych

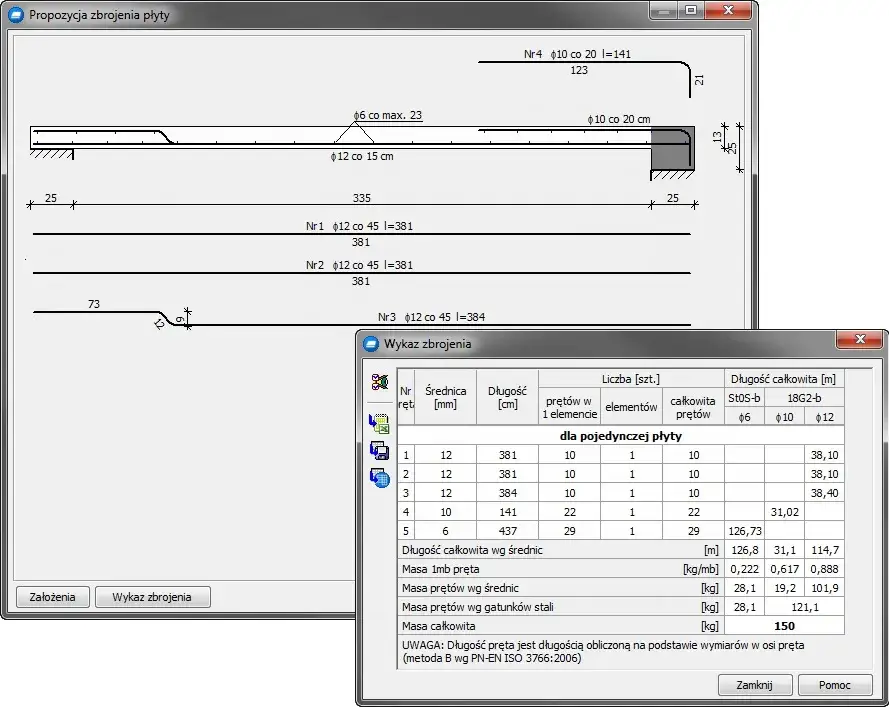

Współczesne oprogramowanie inżynierskie odgrywa kluczową rolę w projektowaniu płyt krzyżowo zbrojonych, umożliwiając inżynierom przeprowadzanie skomplikowanych obliczeń oraz symulacji. Programy takie jak AutoCAD oraz Revit pozwalają na tworzenie dokładnych modeli 3D, które ułatwiają wizualizację konstrukcji i identyfikację potencjalnych problemów na etapie projektowania. Dodatkowo, specjalistyczne narzędzia do analizy statycznej, takie jak ANSYS czy SAP2000, umożliwiają przeprowadzanie zaawansowanych obliczeń momentów zginających oraz weryfikację nośności płyt.
