Rozłącznik bezpiecznikowy łączy dwie funkcje, które w małej instalacji potrafią bardzo ułatwić życie: bezpieczne odłączenie obwodu i ochronę przed zwarciem lub przeciążeniem. W praktyce przydaje się nie tylko w rozdzielnicach budynków, ale też w zasilaniu domku letniskowego, pompy do podlewania, oświetlenia ogrodu czy automatyki przy szklarni. Poniżej pokazuję, jak działa ten aparat, kiedy ma sens, czym różni się od innych zabezpieczeń i jak go dobrać bez przypadkowych decyzji.
Najważniejsze informacje, które warto mieć pod ręką
- To aparat, który łączy funkcję odłączania obwodu z ochroną realizowaną przez wkładki topikowe.
- Dobrze sprawdza się w małych obiektach przydomowych, szczególnie tam, gdzie liczy się proste odcięcie zasilania całej sekcji.
- Najczęściej spotkasz wersje do wkładek D02 przy mniejszych obciążeniach oraz NH przy większych prądach.
- Dobór opiera się na prądzie znamionowym, liczbie biegunów, rodzaju wkładki, warunkach środowiskowych i sposobie montażu.
- To nie jest zamiennik wyłącznika różnicowoprądowego ani uniwersalne rozwiązanie do każdego obwodu.
Jak działa rozłącznik bezpiecznikowy i co naprawdę robi
W środku zasada jest prosta, ale bardzo skuteczna: aparat pozwala rozłączyć obwód pod obciążeniem, a jednocześnie wkładka topikowa przejmuje ochronę przed skutkami nadmiernego prądu. Gdy pojawi się zwarcie albo przeciążenie przekraczające możliwości instalacji, wkładka przepala się i przerywa obwód. W praktyce zyskuję więc jedno urządzenie do odłączenia i zabezpieczenia, zamiast układu złożonego z kilku osobnych elementów.
Najważniejsze jest to, że po wyjęciu uchwytu z wkładkami powstaje widoczna przerwa izolacyjna. Dla serwisanta to istotna informacja: wiadomo, że dana sekcja jest rzeczywiście odłączona i można bezpieczniej prowadzić prace. Nie traktuję jednak tego aparatu jak zwykłego codziennego włącznika. On ma pracować tam, gdzie potrzebuję pewnego odseparowania obwodu i sensownej ochrony, a nie częstego „klikania” przy każdym użyciu.
- Odłącza sekcję bez konieczności wyłączania całego obiektu.
- Chroni przewody i odbiorniki przez wkładkę topikową dobraną do obciążenia.
- Ułatwia serwis, bo daje jasny stan odłączenia.
- Porządkuje instalację, szczególnie gdy kilka obwodów ma różne funkcje i różny priorytet.
Gdy to już jasne, najważniejsze staje się pytanie, w jakich sytuacjach taki aparat faktycznie daje przewagę nad prostszym zabezpieczeniem.

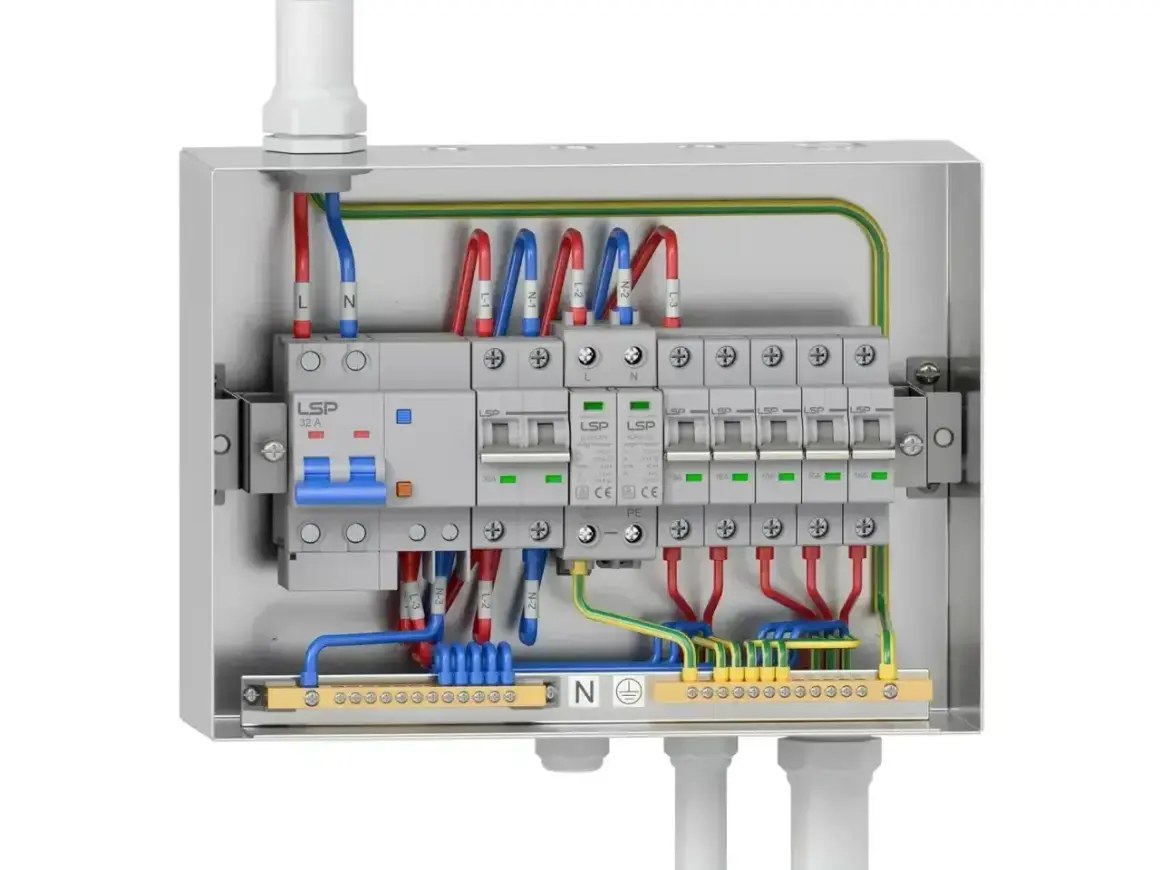

Gdzie ma sens w domku letniskowym i instalacji ogrodowej
W małych obiektach przydomowych widzę dla tego rozwiązania sporo sensownych zastosowań. Najczęściej chodzi o miejsca, w których jedna sekcja instalacji ma być łatwo odłączana, a warunki pracy nie są idealne: wilgoć, kurz, zmiany temperatury, dłuższe trasy kablowe albo odbiorniki zewnętrzne. To może być główna rozdzielnica domku letniskowego, osobna linia do pompy studziennej, zasilanie skrzynki sterującej nawadnianiem czy obwód oświetlenia alejki i altany.
W ogrodzie taki aparat przydaje się zwłaszcza tam, gdzie serwis nie może być uciążliwy. Jeśli pompa do podlewania wymaga przeglądu, nie chcę odcinać przypadkiem wszystkiego wokół. Jeśli automatyka nawadniania zaczyna wariować po burzy, wolę odseparować tylko tę gałąź instalacji. Jeśli w szklarni jest wentylacja, sterownik i grzałka pomocnicza, dobrze jest mieć sekcję, którą można szybko wyłączyć bez szukania przypadkowych wyłączników.
Ja zwykle patrzę na trzy rzeczy: dostępność, warunki środowiskowe i sens wydzielania obwodu. W praktyce ten aparat ma największy sens tam, gdzie obwód jest ważny, osobny i serwisowalny. Zwykła listwa gniazdowa albo mały obwód pomocniczy nie zawsze go potrzebują, ale pompa, oświetlenie zewnętrzne czy większa rozdzielnica pomocnicza już bardzo często tak.
- Rozdzielnica główna w domku letniskowym.
- Zasilanie pompy, hydroforu lub studni.
- Obwód automatycznego nawadniania ogrodu.
- Oświetlenie zewnętrzne i gniazda w altanie.
- Skrzynka sterująca przy szklarni lub zapleczu gospodarczym.
To prowadzi prosto do doboru wersji, bo w praktyce nie każdy aparat wygląda i pracuje tak samo.
Jak dobrać typ, prąd i liczbę biegunów
Dobór zaczynam zawsze od obciążenia, a nie od samej obudowy. Najpierw sprawdzam prąd roboczy, charakter odbiornika i to, czy instalacja jest jednofazowa, czy trójfazowa. Dopiero potem wybieram wielkość aparatu, liczbę biegunów i typ wkładek. W katalogach producentów widać wyraźnie dwa światy: mniejsze wersje do wkładek D02, zwykle do 63 A, oraz większe rozwiązania NH, które obejmują znacznie wyższe prądy, od około 125 A do 630 A i więcej w zależności od wykonania.
| Kryterium | Wersja D02 | Wersja NH |
|---|---|---|
| Typowy zakres prądów | Do około 63 A | Najczęściej 125 A, 160 A, 250 A, 400 A, 630 A |
| Gabaryt | Kompaktowy, dobry do mniejszych rozdzielnic | Większy, potrzebuje więcej miejsca i wygodniejszego dostępu |
| Zastosowanie | Obwody pomocnicze, małe budynki, sekcje o umiarkowanym poborze | Zasilania główne, większe odbiory, rozdzielnice przemysłowe i mocniejsze układy |
| Serwis | Prosty i tani w małych instalacjach | Lepszy przy dużych prądach i większej selektywności |
| Kiedy zwracam uwagę | Gdy liczy się oszczędność miejsca i koszt | Gdy potrzebuję solidnego toru zasilania i większej rezerwy prądowej |
W układach jednofazowych wystarczy zwykle 1P albo 1P+N, ale przy zasilaniu trójfazowym warto świadomie rozstrzygnąć sprawę przewodu neutralnego. Wersja 3P+N ma sens wtedy, gdy chcesz rozłączać także tor neutralny zgodnie z projektem. To ważne w obiektach, gdzie po jednej stronie mamy odbiory 1-fazowe, a po drugiej urządzenia 3-fazowe, na przykład pompę, sprężarkę albo większy sterownik technologiczny.
Przeczytaj również: Montaż balustrady do czoła balkonu - Jak uniknąć błędów i przecieków?
Wkładka gG czy aM
Tu łatwo o błąd, zwłaszcza przy pompach i innych odbiornikach z silnikiem. Wkładki gG służą do ochrony ogólnej i są najczęściej spotykane w prostych obwodach. Wkładki aM stosuje się tam, gdzie trzeba lepiej tolerować prąd rozruchowy silnika, ale ochrona przeciążeniowa bywa realizowana osobno. Jeśli więc w ogrodzie pracuje pompa głębinowa albo zestaw hydroforowy, nie dobieram wkładki „na oko” tylko po mocy z tabliczki. Liczy się też sposób rozruchu, długość przewodu i koordynacja z innymi zabezpieczeniami.
W praktyce szukam aparatu zgodnego z odpowiednią normą dla łączenia i izolacji, a wkładek topikowych zgodnych z normą dla bezpieczników niskonapięciowych. To nie jest detal formalny. Od tego zależy, czy aparat rzeczywiście zachowa się przewidywalnie w sytuacji awaryjnej. Kiedy to uporządkuję, od razu łatwiej porównać go z innymi zabezpieczeniami.
Czym różni się od bezpiecznika, wyłącznika nadprądowego i rozłącznika izolacyjnego
W projektach domowych i przydomowych te trzy urządzenia bywają mylone, a różnice są praktyczne, nie tylko teoretyczne. Ja patrzę na nie tak: jedno ma odcinać i chronić, drugie ma chronić i dawać wygodny reset, a trzecie ma przede wszystkim odłączyć zasilanie. Jeśli ktoś zaczyna od tego rozróżnienia, znacznie trudniej o zły zakup.
| Aparat | Główna rola | Zaleta | Ograniczenie |
|---|---|---|---|
| Rozłącznik z bezpiecznikami | Odłącza obwód i zabezpiecza go wkładką topikową | Dobra selektywność i pewne odcięcie sekcji | Po zadziałaniu trzeba wymienić wkładkę |
| Wyłącznik nadprądowy | Chroni przed przeciążeniem i zwarciem | Łatwy reset po zadziałaniu | Nie zawsze daje taki sam efekt ograniczania energii zwarcia jak topik |
| Rozłącznik izolacyjny | Odłącza zasilanie bez funkcji zabezpieczenia | Prosty i czytelny w funkcji serwisowej | Nie zastępuje zabezpieczenia przeciwzwarciowego |
Nie mylę tego też z wyłącznikiem różnicowoprądowym. RCD chroni przede wszystkim przed skutkami prądów upływu, a nie przed samym przeciążeniem czy zwarciem. W dobrze ułożonej instalacji te funkcje się uzupełniają, a nie zastępują. Jeśli obwód ogrodowy ma być bezpieczny, zwykle potrzebuję zarówno sensownego zabezpieczenia topikowego lub nadprądowego, jak i ochrony różnicowoprądowej.
Jeśli obciążenie ma być często załączane ręcznie, a nie tylko od czasu do czasu serwisowane, często lepiej sprawdza się inny aparat. Ten wybór trzeba zestawić z kosztem, bo w małych inwestycjach cena naprawdę potrafi zmienić decyzję.
Ile kosztuje i od czego zależy cena w 2026 roku
Na katalogowych przykładach widać dziś bardzo szeroki rozrzut cen. Prosty model 1P 63 A do wkładek D02 można znaleźć za około 182 zł netto, wersja 3P+N 63 A za około 713 zł netto, a aparaty NH wchodzą w zupełnie inny poziom: około 588 zł netto dla 125 A, około 628-1053 zł netto dla 160 A w zależności od wykonania, około 2290 zł netto dla 250 A, około 3185 zł netto dla 400 A i ponad 4230 zł netto dla 630 A. To nie są stawki „z sufitu”, tylko realny obraz tego, jak mocno cena zależy od wielkości i wykonania aparatu.
Legrand pokazuje przy tym dobrze jedną rzecz: w tym segmencie nie płaci się tylko za sam korpus, ale także za wygodę montażu, liczbę biegunów, typ przyłączy, możliwość plombowania, napęd frontowy albo drzwiowy i ogólną klasę wykonania. W praktyce na cenę wpływają głównie te elementy:
- prąd znamionowy i wielkość wkładek,
- liczba biegunów oraz sposób prowadzenia neutralnego,
- rodzaj montażu, na szynę DIN, szyny zbiorcze albo w większej obudowie,
- napęd i blokada, jeśli ma być możliwość zabezpieczenia przed przypadkowym załączeniem,
- stopień ochrony obudowy, ważny w wilgotnym lub zapylonym otoczeniu,
- akcesoria takie jak osłony zacisków, wskaźniki czy dodatkowe elementy sterowania.
Jeżeli budżet jest ograniczony, nie schodzę od razu do najtańszego modelu. Patrzę najpierw, czy aparat będzie później wygodny w serwisie i czy nie okaże się zbyt mały dla realnego obciążenia. To prowadzi już wprost do ostatniego kroku, czyli sprawdzenia montażu i odbioru.
Co sprawdziłbym przed montażem i odbiorem w małym obiekcie
Największe błędy nie pojawiają się zwykle w samym aparacie, tylko wokół niego. Zaczynam od prostego pytania: czy przewód, obciążenie i sposób pracy naprawdę pasują do dobranego zabezpieczenia? Jeśli mam obwód pompy, grzałki, sterownika lub oświetlenia zewnętrznego, sprawdzam nie tylko wartość prądu, ale też rozruch, długość trasy kablowej, spadek napięcia i selektywność z zabezpieczeniem nadrzędnym.
- Dobieram wkładkę do przekroju kabla, a nie odwrotnie.
- Sprawdzam, czy tor neutralny ma być tylko rozłączany, czy także prowadzony przez aparat.
- Upewniam się, że obudowa ma odpowiedni stopień ochrony do warunków w ogrodzie lub przy budynku gospodarczym.
- Zostawiam dostęp serwisowy, bo aparat schowany za regałem traci połowę sensu.
- Oznaczam obwody czytelnie, zwłaszcza gdy jedna rozdzielnica obsługuje domek, ogród i techniczne zaplecze.
- Przy pompie i innych silnikach sprawdzam, czy zabezpieczenie nie będzie wyzwalało zbyt często przy rozruchu.
Ja zawsze zakładam jeszcze jeden scenariusz: co się stanie po zadziałaniu bezpiecznika. Jeśli wkładka przepali się raz, trzeba ustalić przyczynę, a nie tylko włożyć nową i udawać, że problem zniknął. W ogrodowej instalacji przyczyną bywa wilgoć w puszce, uszkodzony przewód, przeciążony silnik albo po prostu źle dobrany aparat. W dobrze zaprojektowanej instalacji to właśnie ten etap robi największą różnicę między rozwiązaniem „na papierze” a takim, które działa latami bez niespodzianek.
