Zawór trójdrogowy wygląda niepozornie, ale w instalacji potrafi zdecydować o stabilności temperatury, komforcie pracy źródła ciepła i tym, czy przepływ będzie spokojny, czy chaotyczny. Poniżej rozkładam budowę zaworu trójdrogowego na elementy, pokazuję różnicę między wariantem mieszającym i rozdzielającym oraz podpowiadam, na co patrzeć przy montażu w praktycznej instalacji. To szczególnie ważne w małych układach, gdzie jeden zły wybór potrafi zepsuć pracę całego obiegu.
Najważniejsze informacje w skrócie
- Zawór ma trzy króćce, a jego wewnętrzny element regulacyjny miesza dwa strumienie albo rozdziela jeden na dwa kierunki.
- W praktyce spotyka się głównie wersje mieszające i rozdzielające, które nie są zamienne bez sprawdzenia schematu przepływu.
- Najbardziej liczą się: port wspólny, kierunek montażu, rodzaj mediów, średnica, charakterystyka przepływu i siłownik.
- W instalacjach grzewczych taki zawór pomaga utrzymać temperaturę zasilania, chronić powrót kotła i stabilizować pracę obiegu.
- Najczęstsze błędy to odwrócony kierunek przepływu, zły typ korpusu i źle dobrany napęd.
Z czego składa się ten zawór
Ja zwykle patrzę na taki element od trzech stron: korpus, część regulacyjną i napęd. W środku nie ma nic przypadkowego. Jest korpus z trzema króćcami, gniazda uszczelniające, trzpień przekazujący ruch oraz element, który realnie „przekłada” pozycję siłownika na zmianę przepływu. W zależności od konstrukcji może to być grzybek, suwak albo kula z kanałem przepływowym.
W instalacjach wodnych korpus bywa wykonany z mosiądzu, brązu, stali lub żeliwa, a w mniejszych układach grzewczych bardzo często spotyka się gwintowane połączenia i kompaktowe korpusy do montażu w ograniczonej przestrzeni. To ważne, bo sama obudowa nie robi jeszcze pracy regulacyjnej. O tym, jak zawór będzie się zachowywał, decyduje przede wszystkim to, co dzieje się wewnątrz i jak jest sterowany.
| Element | Do czego służy | Na co zwrócić uwagę |
|---|---|---|
| Korpus | Tworzy kanały przepływowe i utrzymuje cały układ w odpowiedniej geometrii | Materiał, średnica, ciśnienie robocze, sposób przyłączenia |
| Króćce A, B i AB | Wskazują kierunek i funkcję portów w układzie | Czy port wspólny jest wpięty zgodnie ze schematem |
| Element regulacyjny | Miesza, rozdziela albo dławí przepływ | Typ ruchu: liniowy lub obrotowy, szczelność, odporność na zużycie |
| Trzpień | Przenosi ruch z napędu do elementu regulacyjnego | Luz, płynność pracy, stan uszczelnienia |
| Gniazda i uszczelnienia | Zapewniają szczelność w pozycji częściowego lub pełnego zamknięcia | Odporność na temperaturę, zabrudzenia i zużycie |
| Napęd | Ustawia zawór w pozycji roboczej | Moment obrotowy, sygnał sterujący, zgodność ze skokiem zaworu |
Wersja grzybkowa
W tej odmianie ruch jest liniowy. Grzybek zbliża się do jednego gniazda, oddalając od drugiego, dzięki czemu płynnie zmienia się proporcja przepływu. To rozwiązanie lubię za dobrą kontrolę i przewidywalność, zwłaszcza tam, gdzie instalacja ma pracować stabilnie, a nie tylko przełączać „na zero-jedynkowo”.
Przeczytaj również: Dom modułowy czy tradycyjny – porównanie kosztów i efektywności
Wersja kulowa
Tu element wewnętrzny obraca się, a kanał w kuli kieruje medium do odpowiednich portów. Taki zawór bywa szybki i prosty w obsłudze, ale w regulacji precyzyjnej zwykle ustępuje konstrukcji grzybkowej. W praktyce to różnica między urządzeniem, które dobrze nadaje się do przełączania, a takim, które lepiej znosi płynną modulację.
Właśnie ten zestaw części decyduje o tym, czy zawór nadaje się do mieszania, rozdzielania czy tylko do prostego przełączania. Gdy to jest jasne, łatwiej przejść do samej hydrauliki i zrozumieć, co dzieje się z przepływem w każdej pozycji.

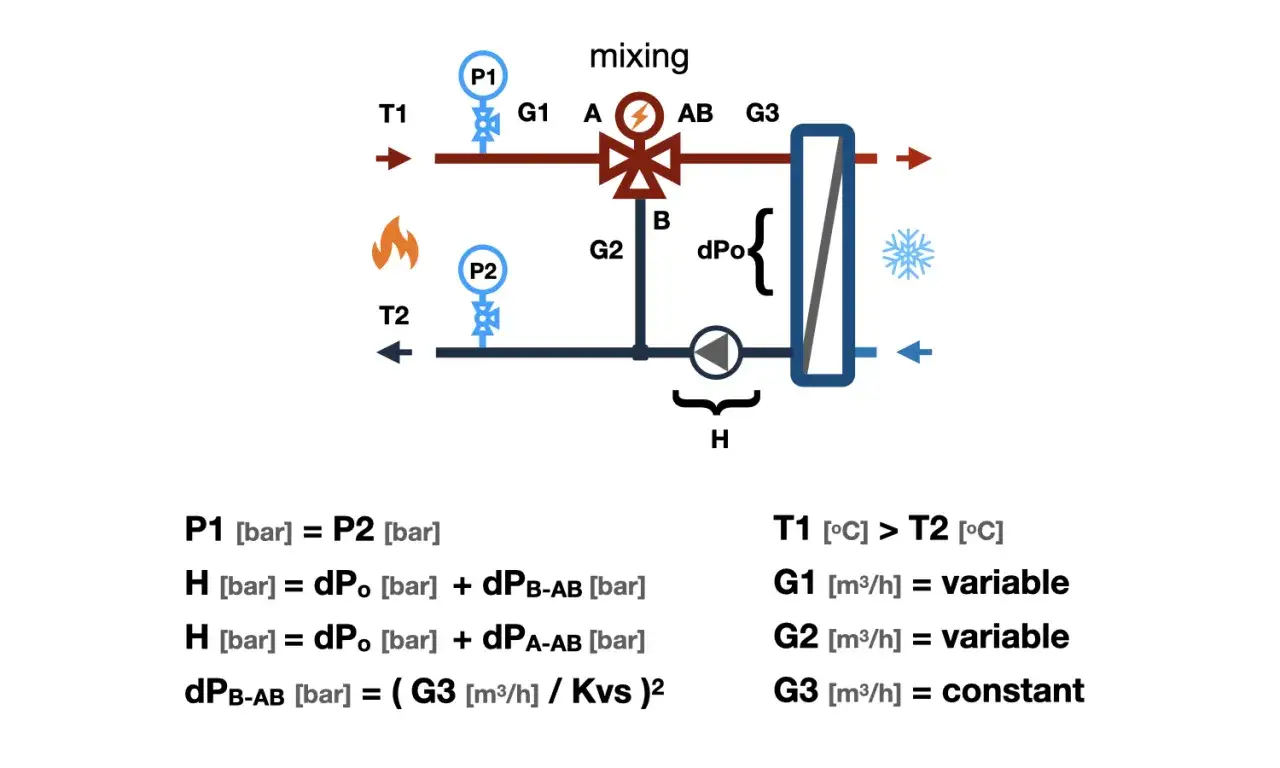

Jak pracuje w trybie mieszania i rozdzielania
Sedno jest proste: zawór nie tworzy nowego strumienia, tylko zmienia drogę istniejących przepływów. W trybie mieszającym dwa strumienie wchodzą do jednego wyjścia, a w trybie rozdzielającym jeden strumień jest kierowany na dwa wyjścia. To brzmi podobnie, ale z punktu widzenia hydrauliki to dwa różne światy.
| Cecha | Wariant mieszający | Wariant rozdzielający | Praktyczny wniosek |
|---|---|---|---|
| Układ portów | Dwa wejścia i jedno wyjście | Jedno wejście i dwa wyjścia | Port wspólny musi być wskazany bez pomyłki |
| Rola zaworu | Reguluje proporcje gorącego i chłodniejszego medium | Rozdziela przepływ na dwa obiegi | To nie są zamienne układy „na oko” |
| Typowe zastosowanie | Podmieszanie zasilania, regulacja temperatury, ochrona powrotu | Bypass, rozdział na dwa odbiorniki, przełączanie strumienia | Dobór zależy od schematu instalacji |
| Wrażliwość na błędny montaż | Duża | Duża | Zły kierunek przepływu szybko daje hałas i niestabilność |
Dokumentacja techniczna zwraca uwagę, że zła konfiguracja potrafi wywołać stukanie, oscylacje i przyspieszone zużycie gniazd. W praktyce widzę to najczęściej wtedy, gdy ktoś traktuje korpus mieszający jak rozdzielający albo odwrotnie. Zawór może wtedy działać „prawie dobrze” przez chwilę, ale przy regulacji pośredniej zaczyna się problem.
W instalacjach grzewczych ważne jest też to, że w pozycjach pośrednich przepływ nie zachowuje się idealnie liniowo. Dlatego sam ruch siłownika nie wystarczy jako punkt odniesienia. Trzeba jeszcze wiedzieć, jaki efekt hydrauliczny ma dać konkretne położenie trzpienia. To prowadzi wprost do portów i ich oznaczeń.
Porty A, B i AB oraz kierunek montażu
Na korpusie zwykle zobaczysz oznaczenia A, B i AB. Port AB jest portem wspólnym, a jego rola zależy od trybu pracy. W zaworze mieszającym AB bywa wyjściem, a A i B wejściami. W zaworze rozdzielającym jest odwrotnie: AB jest wejściem, a A i B są wyjściami.
| Oznaczenie | Znaczenie w praktyce | Najczęstszy błąd |
|---|---|---|
| AB | Port wspólny, czyli punkt odniesienia dla całego zaworu | Pomieszanie go z portem bocznym |
| A | Jeden z portów roboczych, przypisany do konkretnego kierunku przepływu | Odczytanie go tylko jako „pierwszego króćca” |
| B | Drugi port roboczy, zwykle obsługuje alternatywną drogę przepływu | Odwrotne wpięcie względem schematu |
W niektórych modelach port wspólny jest z boku, w innych na dole. To detal, który na papierze wygląda błaho, ale na budowie bywa źródłem pomyłek. Ja zawsze sprawdzam nie tylko napis na korpusie, lecz także strzałkę kierunku przepływu i schemat producenta. Dopiero wtedy wiem, czy zawór ma pracować jako mieszający, czy jako rozdzielający.
Jeśli korpus mieszający zostanie wpięty jak rozdzielający, albo odwrotnie, zawór może wejść w zakres pracy, w którym siły hydrauliczne zaczynają go „szarpać”. Efekt to hałas, wibracje i gorsza regulacja. Dlatego tak ważne jest poprawne odczytanie portu wspólnego i niepróbowanie skracać sobie drogi na etapie montażu.
Gdy już wiadomo, jak czytać korpus, łatwiej przełożyć to na realne układy grzewcze. I właśnie tam ten element pokazuje swoją największą wartość.
Gdzie ten element naprawdę robi różnicę w instalacjach

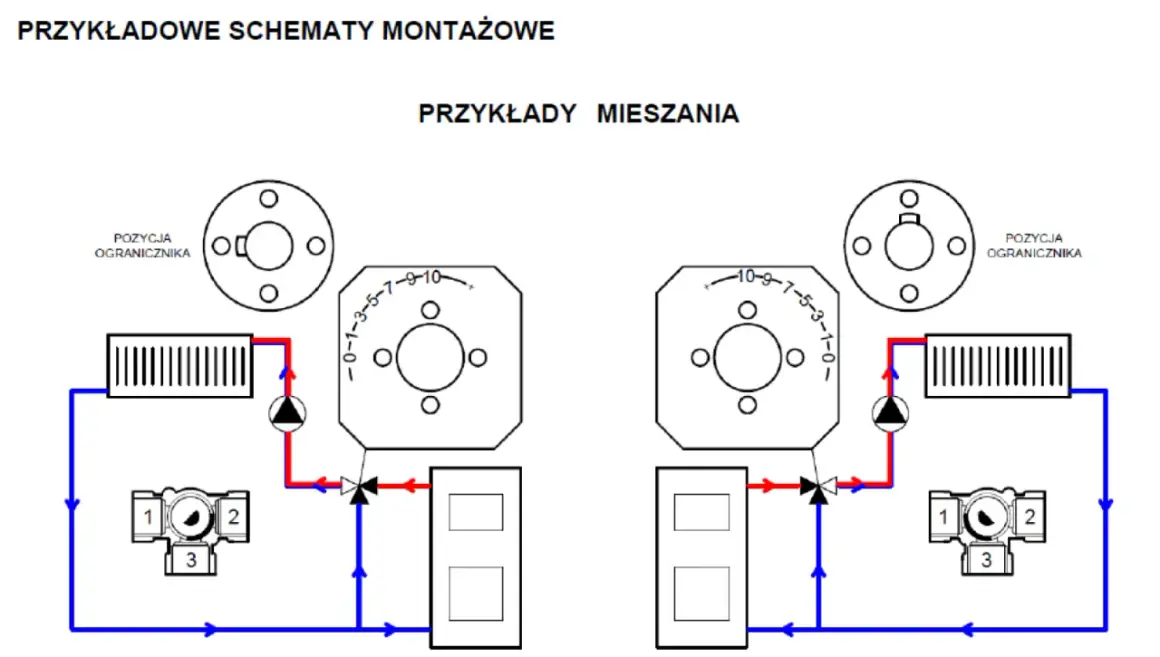

W domkach letniskowych i mniejszych budynkach trójdrożny zawór przydaje się szczególnie wtedy, gdy instalacja ma pracować rozsądnie mimo zmiennego obciążenia. Czasem przez kilka dni nikt nie dogląda kotłowni, a potem trzeba szybko podnieść temperaturę bez przegrzewania małej kubatury. Właśnie tu regulacja mieszająca robi dużą różnicę.
| Układ | Co robi zawór | Dlaczego to się opłaca |
|---|---|---|
| Kocioł na paliwo stałe | Pomaga utrzymać temperaturę powrotu i ograniczyć zbyt chłodny powrót do kotła | Zmniejsza ryzyko kondensacji, korozji niskotemperaturowej i niestabilnej pracy źródła |
| Ogrzewanie podłogowe | Podmiesza wodę z zasilania z chłodniejszym powrotem | Utrzymuje bezpieczną temperaturę dla posadzki i poprawia komfort |
| Obieg grzejnikowy w małym budynku | Stabilizuje temperaturę dopływającą do odbiorników | Ogranicza przegrzewanie pomieszczeń i poprawia sterowanie |
| Air heater lub nagrzewnica | Reguluje temperaturę medium dopływającego do urządzenia | Pozwala lepiej kontrolować komfort bez skoków temperatury |
| Układ chłodniczy lub woda lodowa | Miesza albo rozdziela przepływ w zależności od zapotrzebowania | Pomaga utrzymać stabilność pracy przy zmiennym obciążeniu |
W praktyce najbardziej cenię ten zawór w układach, które mają reagować płynnie, a nie „na raz”. Jedna z jego mocnych stron polega na tym, że daje możliwość utrzymania prawie stałego przepływu przy zmianie proporcji temperatury. To bardzo pomaga tam, gdzie pompa i źródło ciepła nie lubią gwałtownych skoków obciążenia.
Warto też pamiętać o ograniczeniach. Standardowe wersje są projektowane do wody i mieszanin woda-glikol, a nie do pary, olejów ani agresywnych mediów. Jeżeli instalacja pracuje w trudniejszych warunkach, sam typ zaworu trzeba dopasować ostrożniej niż w zwykłym obiegu c.o. To z kolei prowadzi do doboru konkretnej wersji i napędu.
Jak dobrać wersję i napęd do małej instalacji
Dobór zaczynam od pytania, co zawór ma robić naprawdę. Jeśli ma tylko przełączać dwa obiegi, potrzeby są inne niż w układzie, w którym ma płynnie mieszać temperatury. W małej instalacji nie wygrywa ten zawór, który wygląda najbardziej „technicznie”, tylko ten, który ma właściwą charakterystykę i napęd.
| Kryterium | Na co patrzeć | Praktyczna wskazówka |
|---|---|---|
| Medium | Woda, woda-glikol, temperatura pracy, czystość medium | Nie zakładaj automatycznie zgodności z parą lub mediami agresywnymi |
| Średnica i przepływ | DN, kVS i spadek ciśnienia | Nie wybieraj zaworu tylko po średnicy rury |
| Charakterystyka | Liniowa lub równoprocentowa | Do regulacji płynnej zwykle lepiej sprawdza się rozwiązanie bardziej przewidywalne w zakresie częściowych otwarć |
| Napęd | On/off, pływający, modulujący lub termostatyczny | Dobierz go do tego, jak precyzyjnie ma działać automatyka |
| Moment i skok | Siła potrzebna do pełnego przestawienia zaworu | Zbyt słaby siłownik będzie pracował nerwowo albo nie domknie zaworu |
| Zakres temperatury i ciśnienia | PN, temperatura medium i dopuszczalne warunki pracy | W instalacji grzewczej to nie detal, tylko warunek bezpiecznej pracy |
W małych układach często wystarcza prosty napęd on/off albo termostatyczny, jeśli zależy nam na samoczynnej regulacji bez dodatkowego zasilania. Gdy instalacja ma współpracować z automatyką pokojową, pogodową albo sterownikiem źródła ciepła, lepszy będzie napęd modulujący. Różnica jest praktyczna: pierwszy przełącza, drugi naprawdę reguluje.
Ja zwracam też uwagę na zgodność mechanicznego połączenia napędu z korpusem. W zaworach grzewczych często spotyka się standardowe gwinty montażowe, ale to nie znaczy, że każdy siłownik będzie pasował bez sprawdzenia skoku i siły. W dokumentacji spotyka się także rozwiązania z przyłączem M30 x 1,5, co dobrze pokazuje, że mechanika i automatyka muszą być dobrane razem. Następny krok to sprawdzenie, jakie błędy najczęściej psują cały efekt.
Najczęstsze błędy, które wychodzą dopiero po uruchomieniu
Najgorsze są te pomyłki, które nie zatrzymują instalacji od razu, tylko pogarszają ją po cichu. Zawór niby działa, temperatura niby się zmienia, ale po kilku godzinach pojawia się hałas, skokowe dogrzewanie albo niestabilny powrót. Właśnie tak wychodzą błędy montażowe i dobory „na skróty”.
| Objaw | Najbardziej prawdopodobna przyczyna | Co zrobić |
|---|---|---|
| Stukanie, szum, drgania | Zły typ korpusu do danej funkcji albo odwrócony kierunek przepływu | Zweryfikować schemat, port wspólny i położenie zaworu |
| Temperatura „pływa” | Zły dobór kVS, zbyt agresywna charakterystyka albo słaby napęd | Sprawdzić przepływ i dopasować zawór do rzeczywistego obciążenia |
| Obieg traci stabilność | Brak zrównoważenia bypassu lub nieprawidłowe wpięcie gałęzi | Dodać regulację równoważącą i skontrolować różnicę ciśnień |
| Napęd pracuje na granicy | Za duży opór wewnętrzny, zabrudzenia lub zbyt mały moment siłownika | Wyczyścić elementy, sprawdzić filtrację i siłę napędu |
| Zawór domyka się nierówno | Zużyte gniazda, zabrudzone uszczelnienia lub luz na trzpieniu | Skontrolować stan elementów wewnętrznych i szczelność |
W praktyce najwięcej szkód robi brak filtra i montaż bez sprawdzenia kierunku przepływu. Zawór trójdrogowy jest precyzyjnym elementem regulacyjnym, ale nie wybacza bałaganu po stronie hydrauliki. Jeśli w układzie zostały opiłki, resztki lutu albo brud z płukania, gniazda i uszczelnienia zużyją się szybciej, niż wielu osobom się wydaje.
Tak samo źle działa założenie, że „siłownik jakoś to dociśnie”. Nie dociśnie, jeśli zawór ma złą charakterystykę albo za duże opory. Dlatego przy uruchomieniu lepiej poświęcić kilka minut na test skrajnych położeń niż później wracać na poprawki do całego obiegu. Z tego właśnie powodu ostatni etap kontroli ma największy sens przed zamknięciem obudowy i oddaniem instalacji do pracy.
Co sprawdzam przed pierwszym uruchomieniem, żeby nie wracać z poprawkami
Przed startem zawsze robię krótką kontrolę, bo to oszczędza najwięcej czasu. Sprawdzam zgodność schematu z portami A, B i AB, kierunek przepływu na korpusie, dopuszczalne medium oraz to, czy napęd ma odpowiedni skok i moment. To nie są formalności. To jest różnica między stabilną instalacją a serią późniejszych korekt.
- Czy port wspólny jest wpięty zgodnie z funkcją zaworu.
- Czy strzałka na korpusie zgadza się z rzeczywistym kierunkiem przepływu.
- Czy medium, temperatura i ciśnienie mieszczą się w parametrach korpusu.
- Czy siłownik ma właściwy moment i poprawny sygnał sterujący.
- Czy bypass lub gałąź obejściowa są zrównoważone hydraulicznie.
Jeśli mam wskazać jedną rzecz, która najczęściej decyduje o sukcesie, to jest nią zgodność typu zaworu z logiką przepływu w schemacie. Kiedy to się zgadza, reszta zwykle staje się dużo prostsza. I właśnie dlatego przy trójdrogowym zaworze liczy się nie tylko sam korpus, ale cały układ, w którym pracuje.
