Dobór przewodu w instalacji to nie detal, tylko decyzja, która wpływa na bezpieczeństwo, wygodę i późniejsze koszty serwisu. W praktyce chodzi o to, żeby dobrze rozpoznać, czy mowa o instalacji elektrycznej, wodnej, kanalizacyjnej czy o rurze osłonowej, a potem dobrać właściwy materiał, przekrój i sposób prowadzenia. Poniżej rozkładam ten temat na czynniki pierwsze z myślą o domu i domku letniskowym.
Najważniejsze rzeczy do zapamiętania przed wyborem instalacji
- W budownictwie jedno słowo może oznaczać element elektryczny, sanitarny albo osłonowy, więc zawsze trzeba patrzeć na kontekst.
- W instalacji elektrycznej najważniejsze są: materiał żył, przekrój, kolorystyka i sposób prowadzenia trasy.
- W instalacjach wodnych i kanalizacyjnych liczą się średnica, spadek, izolacja oraz dostęp do kontroli i napraw.
- W domku letniskowym szczególnie ważne są wilgoć, okresowe wychłodzenie i ochrona przed uszkodzeniami mechanicznymi.
- Najwięcej błędów wynika z prowadzenia tras na skróty, braku dokumentacji i oszczędzania na elementach ochronnych.
Jak rozumiem ten termin w instalacjach domu
W praktyce budowlanej to pojęcie jest szersze, niż wielu osobom się wydaje. Ja zawsze zaczynam od ustalenia, czy chodzi o element, który przenosi energię albo medium, czy o osłonę, która tylko chroni trasę. To ważne, bo od tej różnicy zależy dobór materiału, średnicy, odporności na wilgoć i sposób montażu.
| Rodzaj instalacji | Co pełni rolę transportową | Co jest najważniejsze przy doborze | Najczęstszy błąd |
|---|---|---|---|
| Elektryczna | Żyły w izolacji, prowadzone jako kabel albo linia instalacyjna | Przekrój, izolacja, kolor żył, obciążenie obwodu | Zbyt mały przekrój albo przypadkowe łączenie starych i nowych odcinków |
| Wodna | Rurociąg doprowadzający wodę | Średnica, ciśnienie, odporność na temperaturę, izolacja | Prowadzenie bez ochrony przed zamarzaniem |
| Kanalizacyjna | Rura odprowadzająca ścieki | Spadek, szczelność, rewizje, średnica | Za mały spadek albo brak dostępu serwisowego |
| Osłonowa | Peszel, kanał lub koryto | Odporność mechaniczna i łatwość dostępu | Dobór zbyt ciasnej osłony, która utrudnia późniejszy serwis |
W domku letniskowym taki podział robi się jeszcze ważniejszy, bo instalacja często pracuje w trudniejszych warunkach niż w całorocznym budynku. Gdy już wiadomo, czym jest dany element, można przejść do tego, jakie rozwiązania spotyka się najczęściej w praktyce.
Jakie rozwiązania najczęściej spotykam w domu i domku letniskowym
W budynkach mieszkalnych i rekreacyjnych najczęściej pracujemy z trzema grupami rozwiązań: elektryką, wodą i kanalizacją. Każda z nich ma inne wymagania, ale łączy je jedno: nie warto wybierać najtańszego wariantu bez sprawdzenia warunków pracy. W budynku sezonowym szczególnie źle znoszone są skoki temperatury, kondensacja wilgoci i wielomiesięczne przerwy w użytkowaniu.

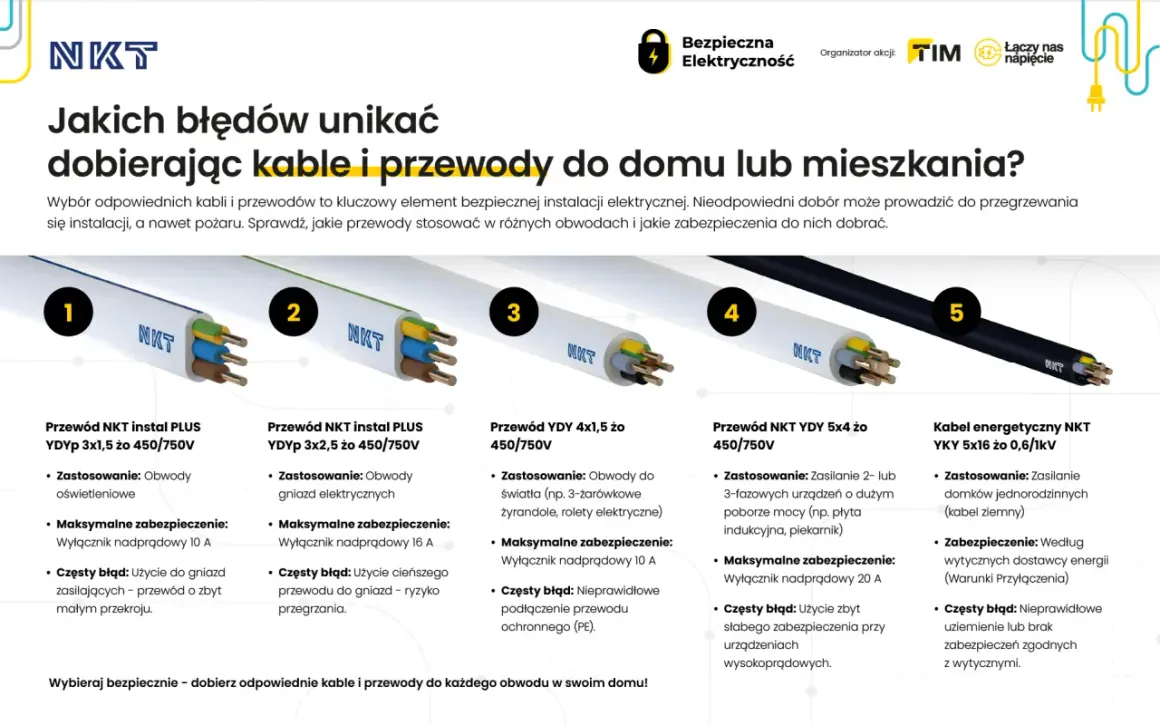

- Instalacja elektryczna - w domach najczęściej spotyka się miedziane żyły w izolacji PVC. W obwodach oświetleniowych typowo stosuje się przekrój 3 x 1,5 mm², a w obwodach gniazd 3 x 2,5 mm². To nadal najpraktyczniejszy punkt odniesienia przy typowym obciążeniu, choć ostateczny dobór zawsze zależy od projektu i zabezpieczeń.
- Linie zasilające na zewnątrz - tu ważniejsza staje się odporność na wilgoć, uszkodzenia mechaniczne i sposób przejścia przez ścianę. W takim miejscu oszczędzanie na osłonie zwykle mści się szybciej niż wewnątrz budynku.
- Instalacja wodna - w praktyce często wykorzystuje się PEX, PP albo miedź, zależnie od temperatury, ciśnienia i układu pomieszczeń. W domku letniskowym dobrze sprawdza się rozwiązanie, które da się łatwo opróżnić przed zimą.
- Kanalizacja - tu najczęściej pracuje PVC lub PP. Liczy się nie tylko szczelność, ale też właściwy spadek i dostęp do rewizji. Bez tego nawet poprawnie ułożony odcinek może sprawiać kłopoty po kilku miesiącach.
- Osłony i kanały - peszel, koryto i kanał instalacyjny nie przewodzą niczego same w sobie, ale chronią trasę i porządkują prowadzenie. Dobrze dobrana osłona ułatwia późniejszą modernizację, a w praktyce bywa równie ważna jak sam odcinek roboczy.
Ja patrzę na te rozwiązania jak na trzy osobne systemy, które muszą się spotkać w jednym budynku bez konfliktu. Kiedy to już uporządkujesz, następnym krokiem jest dobór parametrów, a tam łatwo o kosztowne pomyłki.
Jak dobrać przekrój, materiał i izolację
W instalacji elektrycznej największe znaczenie mają trzy rzeczy: prąd, długość trasy i warunki otoczenia. Im dłuższa linia i im większe obciążenie, tym bardziej trzeba pilnować parametrów. Zbyt cienka żyła nie zawsze od razu robi awarię, ale potrafi grzać się, powodować spadki napięcia i skracać żywotność całego obwodu.
W praktyce w nowych domach nadal dominuje miedź. Aluminium spotyka się częściej w starszych obiektach, dlatego przy modernizacji nie zakładam z góry, że wszystko da się po prostu połączyć jak leci. Jeśli w budynku są stare odcinki, trzeba sprawdzić ich stan, sposób zakończenia i kompatybilność osprzętu. Kolor żył też ma znaczenie: żółto-zielona pełni funkcję ochronną, niebieska jest neutralna, a brązowa, czarna lub szara najczęściej oznacza żyłę fazową. W starszych instalacjach nie wolno jednak ufać kolorom bez weryfikacji.
W sanitarnych odcinkach dobór wygląda inaczej. Tam nie interesuje mnie amperaż, tylko przepływ, ciśnienie, temperatura i odporność na zamarzanie. W łazience i kuchni trzeba też uwzględnić miejsce na serwis. Jeśli rurociąg ma przejść przez przegrodę, dobrze jest zaplanować tuleję ochronną, bo bez niej uszkodzenie w miejscu przejścia bywa bardzo kosztowne w naprawie.
Jeżeli miałbym sprowadzić dobór do kilku punktów, to patrzę na to tak:
- czy odcinek pracuje wewnątrz, na zewnątrz czy w strefie wilgotnej,
- jakie ma obciążenie lub przepływ,
- czy będzie ukryty w ścianie, czy dostępny do kontroli,
- czy w razie modernizacji da się go wymienić bez demolki,
- czy sąsiednie instalacje nie będą wchodziły sobie w drogę.
Kiedy te parametry są już policzone albo przynajmniej sensownie oszacowane, można przejść do samego prowadzenia tras. I tu właśnie najłatwiej rozpoznać dobrą instalację po tym, czy została zaplanowana z głową.
Jak prowadzę trasy, żeby instalacja była czytelna i bezpieczna
Najlepsza instalacja to taka, którą da się później odczytać bez kucia całego budynku. Dlatego trasy prowadzę pionowo lub poziomo, nigdy na ukos. To nie jest kosmetyka, tylko realna pomoc przy przyszłych naprawach. Jeśli za kilka lat trzeba będzie wiercić albo znaleźć miejsce awarii, prosty układ oszczędza czas i pieniądze.
W typowych obiektach mieszkalnych stosuje się praktyczne strefy prowadzenia: piony biegną od sufitu do podłogi, a poziomy zwykle utrzymuje się około 30 cm od sufitu lub ściany oraz 15 cm od krawędzi okien i drzwi. Łączniki oświetlenia przy drzwiach montuje się po stronie klamki, zwykle na wysokości około 105 cm, a gniazda wtykowe najczęściej około 30 cm nad podłogą. W kuchni wysokość bywa większa, mniej więcej 100-105 cm, bo trzeba dostosować się do blatu i układu sprzętu.
W praktyce zwracam też uwagę na drobiazgi, które wielu wykonawców bagatelizuje:
- w puszkach trzeba zostawić zapas długości, a nie docinać żył „na styk”,
- połączenia wykonuje się złączkami dopasowanymi do przekroju, a nie przez skręcanie końcówek,
- przejścia przez ściany i stropy powinny przechodzić przez tuleje ochronne,
- przy prowadzeniu obok siebie instalacje trzeba układać równolegle,
- w pobliżu wody nie warto oszczędzać na separacji i osłonie.
W budynku letniskowym dochodzi jeszcze jeden praktyczny detal: sezonowość użytkowania. Jeśli obiekt zimą stoi pusty, lepiej przewidzieć rozwiązania, które nie pękną od mrozu i nie będą wymagały rozbierania połowy zabudowy przy pierwszej awarii. To właśnie dlatego tak mocno pilnuję logiki tras, a nie tylko samego materiału.
Najczęstsze błędy, które potem kosztują najwięcej
W tej branży nie przegrywa się przez jedną wielką pomyłkę, tylko przez serię drobnych skrótów. Najczęściej widzę pięć problemów, które później wracają jak bumerang:
- Zbyt mały przekrój - obwód działa „na granicy”, grzeje się i szybko traci rezerwę bezpieczeństwa.
- Prowadzenie tras po skosie - potem nikt nie wie, gdzie naprawdę biegnie instalacja, a wiercenie staje się loterią.
- Mieszanie starych i nowych standardów bez sprawdzenia - szczególnie ryzykowne w starszych budynkach z inną kolorystyką i innym układem ochrony.
- Brak rezerwy w puszkach i przy urządzeniach - każdy serwis kończy się wtedy walką o kilka centymetrów przewodu.
- Słaba ochrona w strefach wilgotnych i zewnętrznych - tutaj awarie pojawiają się szybciej niż w suchych wnętrzach.
Do tego dorzuciłbym jeszcze błąd, który w praktyce bardzo często widzę na budowach: brak dokumentacji powykonawczej. Zrobienie zdjęć przed zamknięciem ścian zajmuje kilka minut, a później potrafi uratować cały remont. Gdy te ryzyka są już jasne, zostaje ostatnia rzecz: sprawdzenie wszystkiego, zanim zniknie pod tynkiem i zabudową.
Co sprawdzam przed zabudową ścian i odbiorem instalacji
Zanim zamknę ściany, wolę przejść przez krótką, ale konkretną kontrolę. To moment, w którym jeszcze można poprawić detale bez wielkich kosztów. Najlepiej działa prosty zestaw sprawdzeń:
- czy trasy są zgodne z projektem i nie biegną ukośnie,
- czy w punktach łączeń jest zapas długości,
- czy żyły mają prawidłowe oznaczenia i nie ma pomyłek kolorystycznych,
- czy połączenia wykonano odpowiednimi złączkami,
- czy instalacje wodne i elektryczne nie wchodzą sobie w drogę,
- czy miejsca przejść przez przegrody są zabezpieczone tulejami,
- czy wykonano zdjęcia i opis tras przed zabudową.
W domu letniskowym taka kontrola jest szczególnie cenna, bo później dostęp do ukrytych fragmentów bywa gorszy niż w klasycznym budynku mieszkalnym. Ja traktuję ten etap jak ostatnią okazję, żeby uniknąć nerwów po zakończeniu prac. Jeśli wszystko jest dobrze opisane, odpowiednio poprowadzone i dopasowane do warunków pracy, instalacja po prostu działa, a o to właśnie w tym temacie chodzi.
