Przy budowie domku letniskowego albo remoncie domu najwięcej błędów przy oświetleniu schodów wynika nie z samego osprzętu, lecz z niedoszacowania przewodów. Poniżej rozpisuję, ile żył trzeba przewidzieć, jak działa układ schodowy, kiedy potrzebny jest łącznik krzyżowy i co warto zostawić w ścianie, żeby później nie kuć świeżo wykończonych powierzchni.
Najkrócej rzecz ujmując, liczbę żył trzeba dobrać do całego układu, a nie tylko do jednego łącznika
- W prostym układzie schodowym kluczowe są dwa przewody korespondencyjne między łącznikami.
- Do lampy i zasilania trzeba doliczyć osobne tory dla fazy, neutralnego i ochronnego.
- W praktyce nowe instalacje często projektuje się na kablach 3-, 4- albo 5-żyłowych, żeby zostawić zapas.
- Przy łączniku krzyżowym liczba potrzebnych przewodów rośnie, więc warto to przewidzieć na etapie projektu.
- W domku letniskowym szczególnie opłaca się zostawić rezerwę, bo późniejsze przeróbki są zwykle bardziej kłopotliwe niż w mieszkaniu.

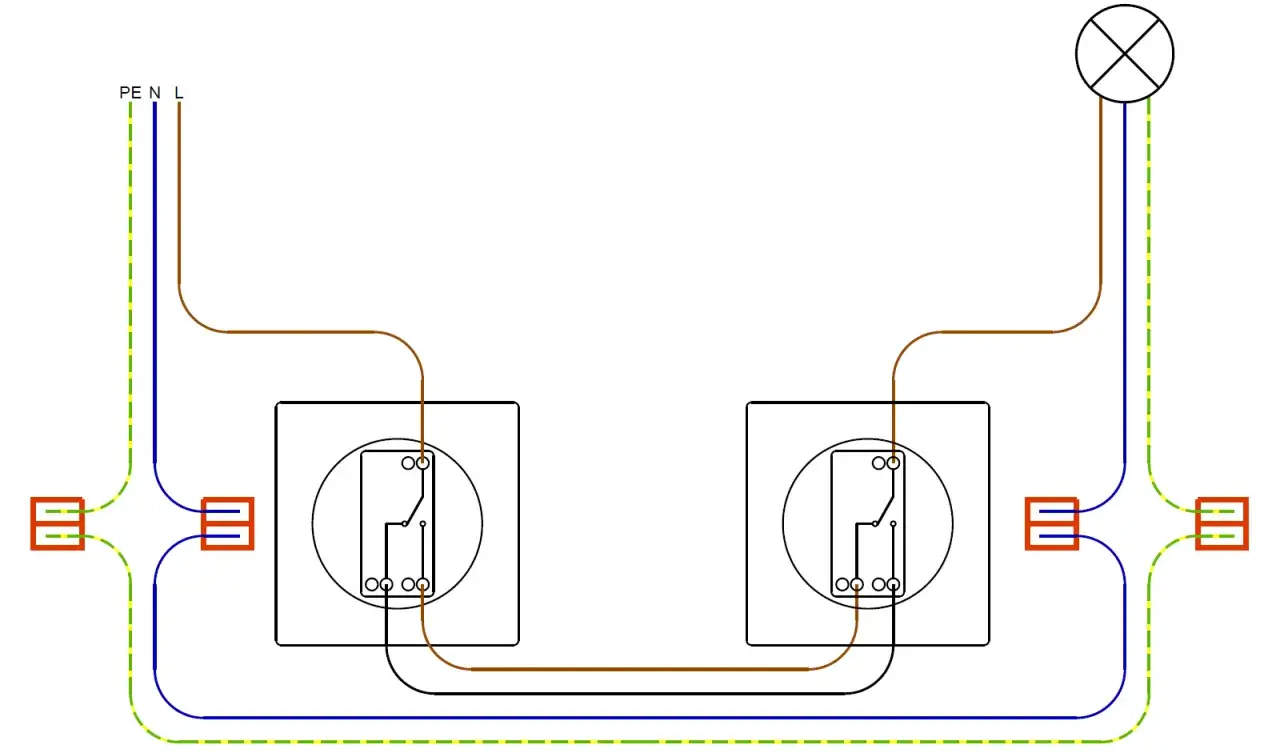

Jak działa układ schodowy i gdzie naprawdę biegną przewody
W rozmowach o instalacji często miesza się dwa pojęcia: żyłę, czyli pojedynczy przewodnik w kablu, i cały przewód wielożyłowy. W układzie schodowym sam mechanizm ma trzy zaciski, bo jeden wspólny przyjmuje zasilanie albo oddaje fazę do lampy, a dwa pozostałe służą do połączenia z drugim łącznikiem. To właśnie dlatego liczba żył zależy nie od samego klawisza, tylko od tego, jak prowadzisz cały obwód.
| Element obwodu | Co robi | Co to oznacza w praktyce |
|---|---|---|
| Pierwszy łącznik schodowy | Przyjmuje fazę z zasilania | Potrzebuje miejsca na przewód wspólny i dwa przewody korespondencyjne |
| Połączenie między łącznikami | Przenosi sygnał przełączenia | Najważniejsze są tu dwa przewody korespondencyjne |
| Drugi łącznik schodowy | Przekazuje fazę do lampy | Z jego zacisku wspólnego wychodzi przewód do oprawy |
| Lampa | Odbiera zasilanie | Potrzebuje też neutralnego i ochronnego, zwykle prowadzonych osobno |
Wniosek jest prosty: nie liczę tylko odcinka między włącznikami, ale cały tor od zasilania do oprawy. Dopiero wtedy widać, czy wystarczy minimalny układ, czy rozsądniej od razu przewidzieć większy kabel. To prowadzi wprost do pytania o konkretne warianty okablowania.
Ile żył przygotować w różnych wariantach instalacji
Jeśli ktoś oczekuje jednej liczby, najuczciwsza odpowiedź brzmi: to zależy od wariantu instalacji. W prostym układzie do samego sterowania potrzebujesz dwóch żył korespondencyjnych, ale w praktyce projektowej zwykle rozpatruje się cały kabel, a nie tylko odcinek przełączający. Dlatego w nowych domach i domkach letniskowych najczęściej planuje się od razu przewody 3-, 4- albo 5-żyłowe, zależnie od tego, czy neutralny i ochronny biegną tym samym torem.
| Wariant | Co zwykle przygotowuję | Dlaczego |
|---|---|---|
| Prosty układ z dwóch punktów | Minimum 2 żyły korespondencyjne między łącznikami, a w praktyce często kabel 3-żyłowy lub większy | Sam mechanizm przełączania wymaga dwóch torów, ale instalacja musi jeszcze obsłużyć zasilanie i lampę |
| Nowa instalacja bezpuszkowa | Najczęściej 4- lub 5-żyłowy odcinek w trasie między puszkami | Łatwiej zachować porządek w puszkach, przewidzieć ciągłość ochrony i zostawić zapas na przyszłość |
| Układ z łącznikiem krzyżowym | Dodatkowe 4 żyły dla połączeń pośrednich | Łącznik krzyżowy pracuje na dwóch parach przewodów, więc prosty układ trzeba rozbudować |
| Łącznik podwójny sterujący dwiema lampami | 5- lub 6-żyłowy przewód, zależnie od liczby obwodów i sposobu prowadzenia zasilania | Każdy niezależny obwód potrzebuje własnej pary przewodów korespondencyjnych |
Jeśli ktoś pyta wyłącznie o odcinek między dwoma łącznikami, minimum techniczne to dwie żyły korespondencyjne. W praktycznym projekcie całej instalacji dochodzi jednak zasilanie, tor do lampy oraz często przewód ochronny, więc realna liczba żył w kablu rośnie bardzo szybko.
Ja w praktyce wolę zostawić o jeden kabel więcej niż później tłumaczyć, dlaczego trzeba kuć świeżo wykończoną ścianę. Szczególnie w domku letniskowym, gdzie schody, korytarz i wejście często pracują jako jeden obszar użytkowy, ten zapas szybko się zwraca. A jeśli instalacja ma być elastyczna, ważne staje się nie tylko to, ile żył biegnie dziś, ale też co da się dołożyć jutro.
Jak zaplanować instalację, żeby nie kuć ścian po wykończeniu
Przy nowym budynku albo remoncie najbardziej opłaca się myśleć o oświetleniu schodowym jak o systemie, a nie pojedynczym włączniku. W obwodach oświetleniowych bardzo często spotyka się przewody o przekroju 1,5 mm², ale sam przekrój to dopiero początek. Dla mnie ważniejsze jest to, by trasa przewodu była czytelna, puszki miały miejsce na połączenia, a w miejscach newralgicznych został zapas długości. Zostawiam zwykle 10-15 cm luzu w puszce, bo ten margines ułatwia późniejszy serwis i nie zmusza do zaciągania żył na siłę.
- Prowadzę przewody w logicznych trasach tylko tam, gdzie rzeczywiście potrzebują dojść do łącznika albo oprawy.
- Nie oszczędzam na zapasie, bo jeden dodatkowy metr kabla kosztuje mniej niż poprawki po tynkach.
- Oznaczam żyły, jeśli układ jest rozbudowany albo kolorystyka nie wystarcza do szybkiej identyfikacji.
- Nie mieszam funkcji przewodów, czyli nie traktuję żyły ochronnej jako roboczej.
- Planuję wygodę użytkowania, więc przy schodach, korytarzu i wejściu myślę też o nocnym dostępie do światła.
W domku letniskowym szczególnie doceniam rozwiązania proste w obsłudze, ale przygotowane z głową. Jeśli schody prowadzą na antresolę albo do poddasza, warto od razu przewidzieć nie tylko sam łącznik schodowy, ale też miejsce na późniejszy czujnik ruchu albo dodatkowy punkt sterowania przy wejściu. To mały koszt na etapie budowy, a duża oszczędność po zamieszkaniu.
Najczęstsze błędy przy liczeniu żył
Najwięcej problemów widzę wtedy, gdy ktoś liczy tylko fragment obwodu i pomija resztę układu. Wtedy instalacja na papierze wygląda dobrze, ale na budowie okazuje się, że brakuje przewodu do lampy, nie ma gdzie wpiąć neutralnego albo w puszce nie mieści się już żadne sensowne połączenie. Taki błąd zwykle wychodzi dopiero na końcu, czyli w najmniej wygodnym momencie.
- Liczenie tylko dwóch przewodów korespondencyjnych i ignorowanie zasilania oraz toru do lampy.
- Używanie żyły ochronnej jako „wolnego” przewodu, co jest po prostu złą praktyką.
- Brak rezerwy w puszce, przez co później trudno cokolwiek poprawić bez wymiany całego odcinka.
- Zbyt wczesne zamknięcie projektu, mimo że wiadomo, iż w przyszłości dojdzie dodatkowy łącznik albo automatyka.
- Mylenie układu schodowego z krzyżowym, co prowadzi do niedoszacowania liczby żył i złych zakupów kabli.
Gdy układ ma więcej niż dwa punkty sterowania, trzeba od razu zmienić sposób myślenia o kablach. I właśnie wtedy pojawia się pytanie, czy zwykły schodowy nadal wystarczy, czy lepiej od razu przewidzieć rozwiązanie rozbudowane.
Kiedy zwykły schodowy przestaje wystarczać
Dwupunktowe sterowanie działa świetnie przy krótkich schodach, wąskim korytarzu albo przy przejściu na antresolę. Jeżeli jednak światło chcesz obsługiwać z trzech lub więcej miejsc, zwykły układ schodowy przestaje być wystarczający i trzeba dołożyć łącznik krzyżowy albo przejść na inne rozwiązanie. To nie jest wada samego systemu, tylko naturalne ograniczenie jego prostoty.
| Sytuacja | Lepsze rozwiązanie | Co to oznacza dla okablowania |
|---|---|---|
| Dwa punkty sterowania | Klasyczny układ schodowy | Najprostszy wariant, ale nadal trzeba dobrze rozplanować przewody do lampy i zasilania |
| Trzy lub więcej punktów | Schodowy z łącznikiem krzyżowym | Potrzeba dodatkowych żył i większej uwagi przy trasach między puszkami |
| Schody zewnętrzne lub domek używany sezonowo | Czujnik ruchu albo układ hybrydowy | Można uprościć codzienne korzystanie, ale trzeba przewidzieć zasilanie dla automatyki |
| Chęć sterowania z telefonu lub aplikacji | Przekaźnik smart | Wymaga zwykle neutralnego w puszce i odpowiednio głębokiego miejsca na moduł |
W praktyce nie wybieram rozwiązania wyłącznie na podstawie tego, ile żył da się „upchnąć” w ścianie. Najpierw patrzę na sposób użytkowania, a dopiero potem na osprzęt. Jeśli schody są używane intensywnie, wygoda często wygrywa z pozorną prostotą, bo mniej klikania i mniej chodzenia po ciemku od razu poprawia komfort. To prowadzi do ostatniej rzeczy, którą warto mieć z tyłu głowy już na etapie projektu.
Co zostawiłbym w ścianie, żeby instalacja była elastyczna
Jeżeli miałbym wskazać jedną praktyczną zasadę, powiedziałbym tak: lepiej przygotować instalację pod przyszłe zmiany niż projektować ją na styk. W domu albo domku letniskowym życie rzadko wygląda dokładnie tak, jak w projekcie, więc dodatkowy zapas przewodu, miejsce w puszce i czytelne oznaczenie żył naprawdę robią różnicę. Nie chodzi o przewymiarowanie wszystkiego, tylko o rozsądny margines.
- Zostawiłbym peszel albo przynajmniej sensowną drogę do ewentualnej wymiany przewodu.
- Przewidziałbym trochę większą puszkę tam, gdzie mogą dojść kolejne połączenia.
- Wybrałbym kabel z zapasem, jeśli już dziś wiem, że w przyszłości może pojawić się krzyżowy albo automatyka.
- Nie odkładałbym opisu obwodów na później, bo po tynkach kolor przewodu bywa za mało czytelny.
Jeśli instalacja jest już pod tynkiem i nie masz pewności, ile żył faktycznie biegnie do punktów sterowania, lepiej to sprawdzić przed montażem niż poprawiać po wykończeniu. Przy schodach i korytarzach dobrze zaplanowany obwód od razu daje wygodę, a źle policzony potrafi skomplikować nawet prostą zmianę osprzętu.
