Dobrze zaprojektowany uziom nie jest dodatkiem do instalacji, tylko jednym z elementów, które decydują o tym, czy awaria zostanie bezpiecznie odprowadzona do gruntu. W tym tekście pokazuję, jak działa taki układ, jakie rozwiązania stosuje się najczęściej, co wybrać w domku letniskowym i na co uważać przy wykonaniu oraz pomiarach.
Najkrócej mówiąc, liczy się dobry styk z gruntem i poprawny pomiar
- Elektroda uziemiająca odprowadza prądy uszkodzeniowe i przepięcia, a przy tym stabilizuje potencjał instalacji.
- W nowym budynku najczęściej najlepiej sprawdza się rozwiązanie wykonane na etapie fundamentów, a przy modernizacji częściej wybiera się otok albo pręty.
- Sama obecność przewodu ochronnego nie wystarcza, jeśli brak ciągłości połączeń, wyrównania potencjałów i protokołu z pomiarów.
- W domku letniskowym trzeba patrzeć nie tylko na koszt materiału, ale też na dostęp do kontroli po latach i odporność na korozję.
- Różnicówka 30 mA pomaga, ale nie zastępuje poprawnie wykonanego układu uziemiającego.
Żeby zrozumieć, skąd biorą się te wymagania, trzeba najpierw wyjaśnić samą rolę elementu uziemiającego. Dopiero wtedy widać, dlaczego jedne rozwiązania są lepsze w nowym domu, a inne przy modernizacji starego obiektu.
Jak działa elektroda uziemiająca i co realnie daje
W praktyce chodzi o zapewnienie drogi o możliwie małej impedancji dla prądu uszkodzeniowego. Gdy izolacja zawiedzie albo metalowa obudowa urządzenia znajdzie się pod napięciem, układ ma szybko skierować energię tam, gdzie nie zagrozi człowiekowi ani konstrukcji budynku. To nie jest element pracujący „na co dzień” jak gniazdko czy wyłącznik, tylko zabezpieczenie uruchamiające się w sytuacji awaryjnej.
W domu ma to znaczenie większe, niż wielu inwestorów zakłada. Ochrona przeciwporażeniowa, połączenia wyrównawcze i przewód PE tworzą razem jeden system, a nie trzy niezależne dodatki. Jeśli któryś z tych elementów jest słaby, cała ochrona traci sens. W domku letniskowym dochodzi jeszcze sezonowość użytkowania, wilgoć, metalowe elementy zewnętrzne i często prostsza instalacja, która bywa później rozbudowywana.
W polskich przepisach dopuszcza się wykorzystywanie metalowych konstrukcji budynku, zbrojenia fundamentów i innych trwałych elementów metalowych jako części systemu uziemiającego. To ważne, bo pokazuje, że nie zawsze trzeba zaczynać od oddzielnej, „doklejanej” instalacji. Najpierw trzeba ocenić to, co już znajduje się w konstrukcji, a dopiero potem dobierać dodatkowe elementy.
Skoro wiadomo już, po co ten układ istnieje, warto przejść do praktyki i zobaczyć, jakie rozwiązania stosuje się najczęściej oraz czym realnie się od siebie różnią.
Jakie rozwiązania stosuje się najczęściej
Najczęściej spotykam sytuację, w której przy nowej budowie najlepiej sprawdza się uziom fundamentowy, a przy modernizacji dominuje otok albo zestaw prętów wbijanych. Wybór nie jest kwestią gustu. Decydują grunt, etap inwestycji, dostęp do fundamentów, ryzyko korozji i to, czy w przyszłości układ da się jeszcze skontrolować bez kucia pół ogrodu.
| Rodzaj rozwiązania | Kiedy ma sens | Zalety | Ograniczenia |
|---|---|---|---|
| Fundamentowy | Nowa budowa, płyta lub ławy żelbetowe | Trwały, dobrze chroniony, zwykle bardzo skuteczny i mało podatny na uszkodzenia mechaniczne | Trudny do dodania po zakończeniu budowy, wymaga zaplanowania na etapie fundamentów |
| Otokowy | Nowy i istniejący budynek, gdy można wykonać wykop wokół obiektu | Łatwo go dołożyć, daje dobrą kontrolę rozkładu prądów i można go rozbudować | Wymaga robót ziemnych, ochrony antykorozyjnej i zachowania dostępności do kontroli |

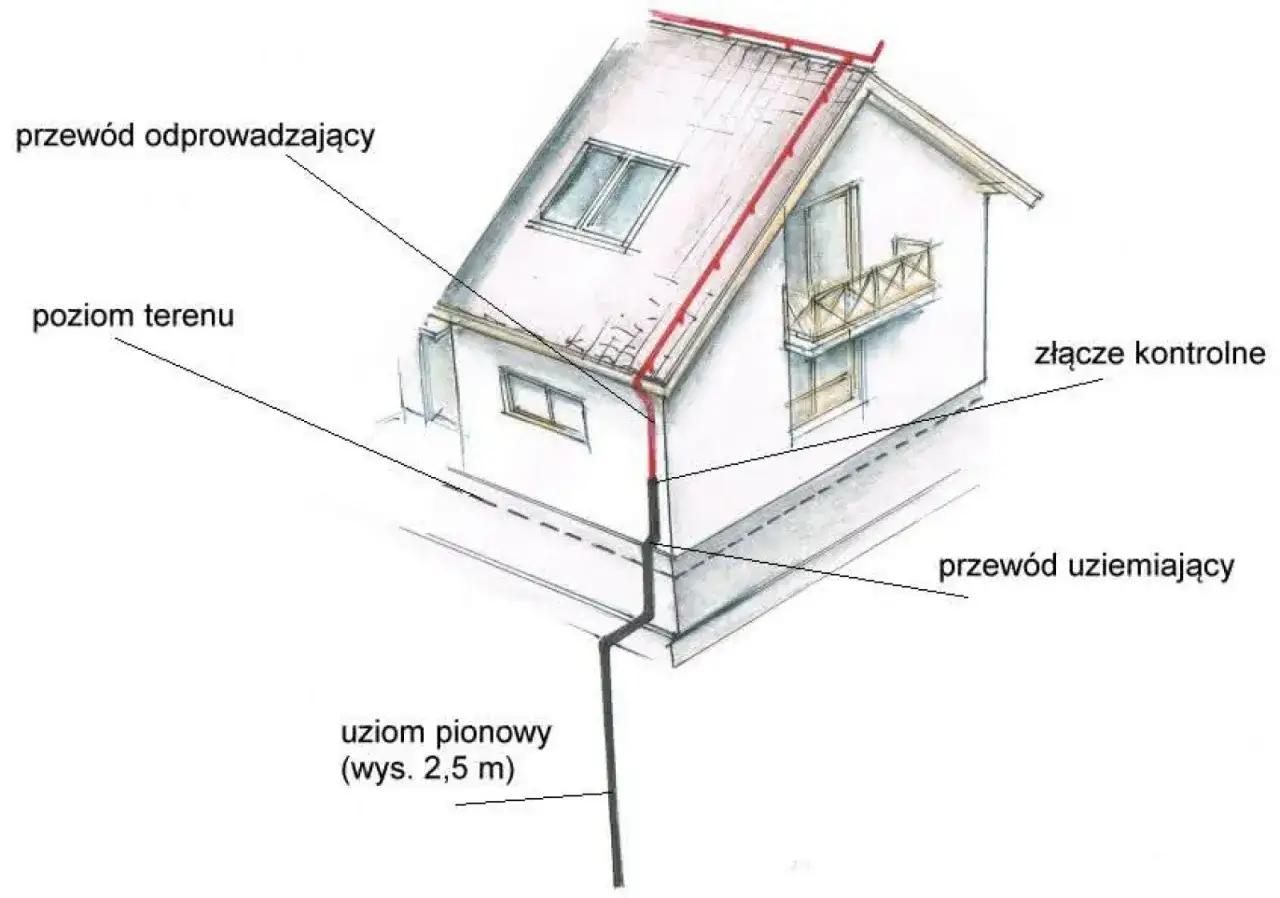

| Pionowy, prętowy | Gdy brakuje miejsca na otok albo grunt wymaga sięgnięcia głębiej | Przydatny na małej działce, dobry jako uzupełnienie innego układu | Często trzeba zastosować kilka prętów, a efekt zależy od warstw gruntu |
| Naturalny | Gdy konstrukcja budynku daje stabilny i trwały kontakt z gruntem | Może obniżyć koszt prac i wykorzystać elementy już obecne w obiekcie | Nie każdy metal nadaje się do takiego wykorzystania; liczy się ciągłość i możliwość pomiaru |
Najważniejszy wniosek z tego zestawienia jest prosty: najlepszy układ to nie ten „najmocniejszy na papierze”, tylko taki, który pasuje do budynku i da się utrzymać przez lata. W praktyce liczy się również to, czy element będzie dostępny do pomiaru po wykonaniu podjazdu, tarasu, opaski czy ocieplenia cokołu.
Jeśli mam doradzić inwestorowi budującemu domek letniskowy od zera, patrzę najpierw na konstrukcję fundamentu, a dopiero potem na cenę materiału. Przy modernizacji starego obiektu priorytetem staje się możliwość wykonania wykopu i zachowania sensownej ścieżki kontroli. W prostych realizacjach różnice kosztów między wariantami zwykle mieszczą się od kilkuset do kilku tysięcy złotych, ale końcowa kwota zależy od długości elementów, robót ziemnych, zabezpieczeń antykorozyjnych i odtworzenia nawierzchni.
Właśnie dlatego warto przejść od samego „co wybrać” do „jak dobrać to konkretnie pod działkę i budynek”.
Jak dobrać rozwiązanie do domku letniskowego
W domku letniskowym nie ma jednego uniwersalnego scenariusza. Inaczej podchodzę do obiektu stawianego na płycie fundamentowej, inaczej do drewnianego domku na działce leśnej, a jeszcze inaczej do budynku, który ma działać całorocznie i obsługiwać pompę ciepła, fotowoltaikę albo metalowy dach.
- Nowa budowa na fundamencie żelbetowym - najlepiej zaplanować układ już na etapie zbrojenia. To zwykle najtańsza i najtrwalsza droga, bo wiele prac da się wykonać razem z fundamentem.
- Stary domek bez przygotowania pod uziemienie - częściej sprawdza się otok albo układ prętowy. Daje to możliwość poprawy bezpieczeństwa bez rozbierania konstrukcji.
- Suchy, piaszczysty grunt - często wymaga rozbudowania układu o dodatkowe pręty, bo sama długość bednarki może nie wystarczyć do uzyskania dobrego kontaktu z ziemią.
- Grunt wilgotny, gliniasty lub zmienny sezonowo - bywa korzystny dla otoku, ale i tu nie wolno zgadywać. Ostateczny wynik zawsze powinien potwierdzić pomiar.
- Obiekt z ochroną odgromową - system uziemiający trzeba wtedy projektować razem z instalacją odgromową i ochroną przeciwprzepięciową, a nie osobno.
W praktyce największy błąd inwestora polega na tym, że patrzy tylko na koszt materiału, a nie na koszt całego rozwiązania. Tymczasem w małym budynku różnica między tanim, ale słabo przemyślanym wariantem a dobrze zaprojektowanym układem może oznaczać dodatkowe prace po sezonie, kiedy wszystko jest już wykończone i trudno cokolwiek poprawić.
Żeby nie przepłacić później, trzeba od razu wiedzieć, jak wygląda poprawne wykonanie i co powinno znaleźć się w protokole z pomiarów.
Jak wygląda poprawne wykonanie i pomiar
Najlepszy moment na wykonanie tego elementu to etap budowy, zanim znikną wykopy, przed zasypaniem instalacji i przed wykończeniem opaski wokół domu. Dobra kolejność wygląda zwykle tak:
- Najpierw analizuję konstrukcję budynku, typ fundamentu i warunki gruntowe.
- Następnie dobieram materiał odporny na korozję i sposób połączenia z instalacją wyrównawczą.
- Potem wykonuje się połączenie z główną szyną wyrównawczą, czyli punktem, do którego trafiają najważniejsze metalowe części budynku.
- Kolejny krok to zapewnienie dostępu do złącza kontrolnego, aby pomiar dało się wykonać bez demolowania nawierzchni.
- Na końcu przeprowadza się pomiary rezystancji i ciągłości połączeń oraz sprawdza skuteczność ochrony przeciwporażeniowej.
Tu ważna uwaga: nie ma jednej uniwersalnej wartości rezystancji, która byłaby dobra dla każdego obiektu w każdej sytuacji. Liczy się cały układ sieci, sposób ochrony, projekt budynku i wyniki pomiarów. W praktyce dąży się do możliwie niskiej wartości, ale sam numer bez kontekstu technicznego niewiele mówi. Dlatego ocenę powinien robić elektryk z odpowiednim sprzętem, a nie ktoś, kto „sprawdził miernikiem z marketu”.
Przy odbiorze instalacji często pojawia się też koszt pomiarów. W zależności od regionu i zakresu protokołu sam pomiar odbiorczy to zwykle dodatkowy wydatek rzędu 150-300 zł, ale przy większym obiekcie albo bardziej rozbudowanej ochronie cena może być wyższa. To nadal niewiele w porównaniu z kosztem poprawiania czegoś po wykończeniu.
Skoro wiadomo już, jak powinno wyglądać poprawne wykonanie, warto przejść do błędów, które najczęściej psują cały efekt i generują niepotrzebne koszty.
Błędy, które najczęściej psują bezpieczeństwo
- Zasypanie albo zabetonowanie elementów kontrolnych - jeśli złącze kontrolne znika pod kostką, tarasem lub ociepleniem, późniejszy pomiar robi się kłopotliwy i droższy.
- Łączenie przypadkowych metali bez uwzględnienia korozji - różne materiały potrafią się wzajemnie degradować, zwłaszcza w wilgotnym gruncie.
- Za krótki lub za oszczędny układ - szczególnie na suchych działkach jeden punkt kontaktu z gruntem bywa po prostu za słaby.
- Brak połączeń wyrównawczych - rury, metalowe elementy konstrukcji, osprzęt zewnętrzny i instalacje pomocnicze powinny znaleźć się w jednym, spójnym systemie ochrony.
- Traktowanie RCD jako zamiennika całego układu - wyłącznik różnicowoprądowy jest bardzo ważny, ale nie naprawi źle wykonanej instalacji uziemiającej.
- Brak protokołu z pomiarów - bez dokumentacji nie wiadomo, czy układ był poprawny od początku, czy tylko „wyglądał dobrze” po montażu.
W domkach letniskowych szczególnie często widzę jeszcze jeden problem: instalacja jest robiona „na teraz”, a potem nikt nie myśli o dostępie serwisowym. Po kilku latach pojawia się taras, rośliny, nowa nawierzchnia albo dobudówka i nagle nawet prosty pomiar wymaga rozbierania połowy otoczenia. To właśnie te detale przesądzają o tym, czy system będzie praktyczny, czy tylko formalnie wykonany.
Zostaje już tylko ostatnia rzecz: co sprawdzić przed odbiorem, żeby temat zamknąć raz, a dobrze, zamiast wracać do niego po pierwszej zimie albo po pierwszym sezonie użytkowania.
Co sprawdzić przed odbiorem, żeby nie wracać do tematu po sezonie
Przed odbiorem patrzę przede wszystkim na trzy rzeczy: dostępność, ciągłość i dokumentację. Dostępność oznacza, że złącze kontrolne i miejsca połączeń da się obejrzeć bez kucia. Ciągłość to pewność, że przewody ochronne, metalowe elementy i główna szyna wyrównawcza tworzą jeden spójny system. Dokumentacja to protokół, który pokazuje, że układ został rzeczywiście sprawdzony, a nie tylko zamontowany.
W domku letniskowym, który bywa pusty przez miesiące, ważna jest też odporność na warunki zewnętrzne. Wilgoć, zmiany temperatury i korozja robią swoje powoli, więc lepiej zaplanować rozwiązanie z zapasem niż później szukać problemu po omacku. Jeśli budynek ma metalowy dach, instalację fotowoltaiczną albo ochronę odgromową, te elementy trzeba oceniać razem z całą ochroną przeciwprzepięciową, a nie osobno.
Dobrze wykonany układ uziemiający nie zwraca na siebie uwagi na co dzień. I właśnie o to chodzi: ma działać w tle, bezpiecznie przejąć awarię i nie utrudniać życia po zakończeniu budowy. Jeśli projekt robi się od zera, najrozsądniej myśleć o nim razem z fundamentem; jeśli obiekt już stoi, trzeba dobrać rozwiązanie do gruntu, dostępnego miejsca i tego, jak łatwo będzie je kontrolować po latach.
