Dobre odpowietrzenie kanalizacji decyduje o tym, czy instalacja działa cicho, bez zapachów i bez cofania się wody z syfonów. W domku letniskowym ten temat bywa jeszcze ważniejszy niż w domu całorocznym, bo układ często pracuje nieregularnie, a sezonowe przerwy szybko ujawniają błędy projektowe. W tym tekście pokazuję, jak działa wentylacja kanalizacji, kiedy pion powinien wyjść ponad dach, kiedy można zastosować zawór napowietrzający i jakie detale montażowe naprawdę robią różnicę.
Najważniejsze zasady wentylacji kanalizacji w skrócie
- Pion kanalizacyjny zwykle prowadzi się ponad dach, a wylot musi być wyżej niż okna i drzwi w odległości mniejszej niż 4 m.
- Zawór napowietrzający może być użyteczny, ale nie zastępuje dobrze zaprojektowanej wywiewki w każdej sytuacji.
- Długie poziomy i duża liczba kolan wymagają osobnego przewietrzenia, bo właśnie tam najczęściej rodzą się problemy.
- W domku letniskowym trzeba szczególnie pilnować syfonów, drożności wylotów i braku zakończenia przewodu w strychu.
- Przewody wentylacyjne nie mogą być łączone z kanałami dymowymi, spalinowymi ani wentylacją pomieszczeń.
Co naprawdę robi wentylacja instalacji kanalizacyjnej
W chwili spłukania toalety albo spuszczenia większej ilości wody w przewodzie nie płynie wyłącznie ciecz. Przemieszcza się też powietrze, a bez jego swobodnego dopływu w instalacji powstają skoki ciśnienia. W praktyce oznacza to bulgotanie, wysysanie wody z syfonów i powrót zapachów najkrótszą drogą do łazienki albo kuchni.
Syfon jest barierą zapachową tylko wtedy, gdy ma stabilny słup wody. W sezonowym domku problemem bywa nie tylko sama instalacja, ale też to, że przybory stoją nieużywane przez tygodnie i zamknięcie wodne po prostu wysycha. Dlatego przy takich obiektach patrzę na kanalizację szerzej: nie tylko przez pryzmat rur, lecz także przez sposób ich wentylowania i późniejszej eksploatacji.
Z tego wynika prosta rzecz: jeśli powietrze nie ma jak wejść do układu i wyrównać ciśnienia, nawet poprawnie ułożona kanalizacja zaczyna zachowywać się kapryśnie. Właśnie dlatego warto najpierw znać zasady prowadzenia pionów, a dopiero potem wybierać konkretny osprzęt.
Co mówią przepisy o pionach i wylotach ponad dach
W polskich warunkach podstawą jest rozporządzenie o warunkach technicznych oraz norma PN-EN 12056-2. W praktyce oznacza to, że przewody spustowe w grawitacyjnej instalacji kanalizacyjnej powinny być wyprowadzone jako przewody wentylujące ponad dach, a ich wylot musi znaleźć się również powyżej górnej krawędzi okien i drzwi położonych bliżej niż 4 m od zakończenia przewodu.

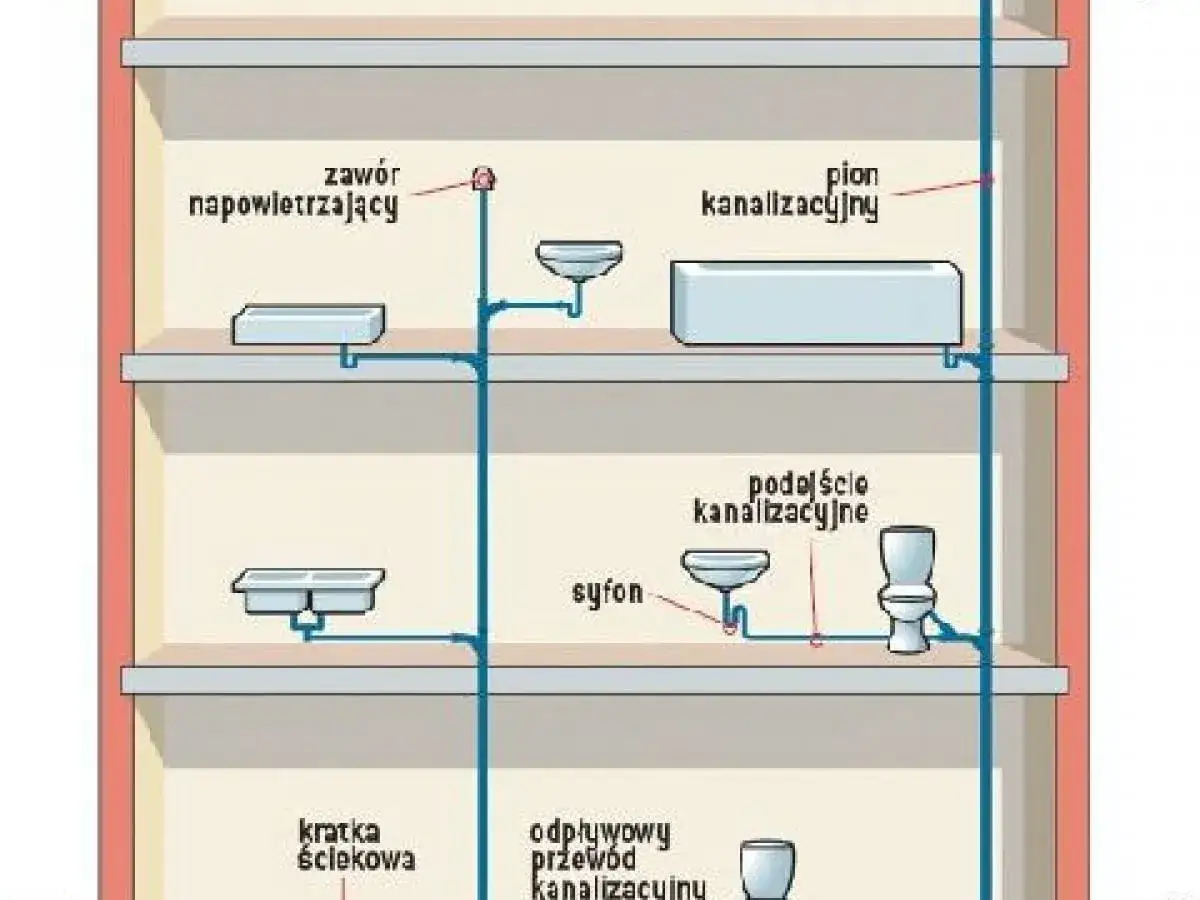

Przepisy dopuszczają też rozwiązania, w których nie każdy pion wychodzi ponad dach, ale wtedy układ musi być zaprojektowany bardzo świadomie. Można zastosować urządzenia napowietrzające na pionach niewyprowadzonych ponad dach, pod warunkiem że ponad dach trafi ostatni pion na każdym przewodzie odpływowym oraz co najmniej co piąty z pozostałych pionów w budynku. To już nie jest przypadkowy skrót, tylko rozwiązanie projektowe z konkretnymi ograniczeniami.
Ważny jest też zakaz prowadzenia przewodów wentylujących piony kanalizacyjne do kanałów dymowych, spalinowych i wentylacji pomieszczeń. Dla mnie to jeden z tych zapisów, których nie wolno traktować jako formalności, bo tu chodzi nie tylko o sprawność instalacji, ale też o bezpieczeństwo i higienę użytkowania budynku.
Jeśli pion ma ponad 10 m wysokości, dolne podłączenia trzeba już projektować szczególnie starannie i zgodnie z normą. W małym domku letniskowym ten próg zwykle nie jest problemem, ale w wyższych obiektach ma realne znaczenie dla stabilności całego układu. Skoro wiadomo, co wolno i czego nie wolno, warto porównać rozwiązania, które najczęściej pojawiają się w praktyce.
Kiedy zawór napowietrzający ma sens, a kiedy lepsza jest wywiewka
Najprościej mówiąc, wywiewka ponad dach daje najbardziej przewidywalny efekt, a zawór napowietrzający jest rozwiązaniem pomocniczym albo kompromisowym przy remoncie. Wybór zależy od tego, czy projektujesz nowy dom, czy próbujesz poprawić instalację bez rozkuwania połowy wykończenia.
| Rozwiązanie | Kiedy sprawdza się najlepiej | Plusy | Ograniczenia |
|---|---|---|---|
| Wywiewka ponad dach | Nowy budynek, swobodny dostęp do dachu, kilka przyborów na jednym pionie | Najstabilniejsze ciśnienia, mało serwisu, prosty i trwały układ | Wymaga przejścia przez dach i poprawnego wyprowadzenia ponad strefę okien oraz drzwi |
| Zawór napowietrzający | Remont, trudny dach, miejscowe wsparcie dla słabego odcinka | Łatwiejszy montaż, mniejsza ingerencja w wykończenie | Nie usuwa gazów na zewnątrz, wymaga dostępu do kontroli i nie zastępuje każdej wywiewki |
| Układ mieszany | Większy dom, kilka pionów, rozbudowana instalacja | Elastyczność i możliwość dopasowania do układu pomieszczeń | Wymaga starannego projektu i kontroli, które piony rzeczywiście są wentylowane ponad dach |
Jeśli mam wskazać rozwiązanie do nowej budowy, zwykle stawiam na klasyczną wywiewkę. Zawór ma sens wtedy, gdy naprawdę utrudnia cięcie dachu, prowadzenie pionu przez kolejne kondygnacje albo adaptacja gotowego wnętrza. Nie traktowałbym go jako uniwersalnego zamiennika całej wentylacji kanalizacyjnej, zwłaszcza w zamkniętej zabudowie, do której po wykończeniu trudno wrócić bez większej ingerencji.
To prowadzi do najczęstszych błędów montażowych, bo właśnie one najczęściej sprawiają, że nawet dobry wybór urządzenia nie daje oczekiwanego efektu.
Najczęstsze błędy, które słychać i czuć od razu
Najwięcej zgłoszeń serwisowych nie wynika z „wadliwego syfonu”, tylko z błędów w prowadzeniu przewodów. Ja zwykle zaczynam od sprawdzenia poniższych punktów:
- pion zakończony w strychu, pod okapem albo w innej przestrzeni, która nie jest prawdziwym wylotem ponad dach,
- zbyt długi odcinek poziomy bez osobnego przewietrzenia, szczególnie gdy ma więcej niż 4 m lub więcej niż 3 kolana,
- połączenie odpowietrzenia z kanałem dymowym, spalinowym albo wentylacją pomieszczeń,
- brak drożności na odcinku wylotowym po montażu obróbek dachowych,
- syfony w przyborach sezonowo używanych, które po prostu wysychają,
- zostawienie przewodu bez sensownego dostępu do kontroli i czyszczenia.
Objawy są zwykle czytelne: bulgotanie po spłukaniu, opróżnianie syfonu w sąsiednim przyborze, chwilowy smród po kilkudniowej przerwie i wolniejszy odpływ z wyższych kondygnacji. W domku letniskowym szczególnie często myli się wyschnięty syfon z błędem wentylacji, więc ja zawsze sprawdzam oba scenariusze równocześnie.
Skoro wiemy już, czego unikać, warto przejść do układu, który ma największe znaczenie na etapie projektu, czyli do samego prowadzenia przewodów w małym domu lub domku sezonowym.
Jak zaplanować przewietrzenie w domku letniskowym
W domku letniskowym najlepiej działa układ prosty: krótka droga od przyboru do pionu, niewielka liczba załamań i czytelne wyprowadzenie ponad dach. W praktycznych katalogach systemowych przyjmuje się, że pojedyncze lub grupowe przewody dłuższe niż 4 m albo mające więcej niż 3 kolana powinny być przewietrzone osobno, a średnica kanału odpowietrzającego powinna odpowiadać średnicy pionu, do którego się podłącza. To bardzo użyteczna zasada także przy mniejszych obiektach, bo łatwo przeoczyć długi odcinek prowadzony pod stropem albo pod posadzką.
- Utrzymuj równy spadek przewodów. W praktyce montażowej dla przewodów indywidualnych i grupowych przyjmuje się minimum 1%.
- Ogranicz liczbę kolan. Każde dodatkowe załamanie zwiększa opory przepływu i pogarsza pracę odpowietrzenia.
- Stosuj trójniki o kącie rozwarcia do 45°, bo to bezpieczniejszy układ dla odgałęzień niż ostre włączenia pod prostym kątem.
- Nie kończ przewodu w przestrzeni zamkniętej. Strych nie jest miejscem zakończenia wentylacji.
- Jeśli część trasy przechodzi przez zimniejsze strefy budynku, zaplanuj ją tak, by nie tworzyć miejsc narażonych na zamarzanie lub kondensację.
- W obiekcie z jedną łazienką często wystarczy jeden dobrze poprowadzony pion, ale przy kuchni, pralni i kilku łazienkach lokalne przewietrzenie zaczyna mieć realne znaczenie.
W sezonowym budynku osobiście stawiam na prostotę. Krótszy pion, mniej zmian kierunku i jedno jasne wyprowadzenie ponad dach zwykle wygrywają z pomysłami, które wyglądają oszczędnie tylko na etapie projektu. Gdy instalacja jest rozbudowana, lepiej poświęcić chwilę na obliczenia i zostawić sobie margines niż później walczyć z bulgotaniem po każdym spuszczeniu wody.
Po zaplanowaniu trasy nie można jeszcze uznać tematu za zamknięty. Przed zabudową ścian i sufitów trzeba sprawdzić, czy instalacja naprawdę pracuje tak, jak powinna.
Co sprawdzić przed zabudową sufitów i ścian
Zanim zamknę ściany, robię krótki odbiór funkcjonalny. To moment, w którym najłatwiej wyłapać błąd, który po wykończeniu kosztowałby kilka razy więcej niż poprawka teraz.
- Sprawdzam przepływ wody z kilku przyborów i obserwuję, czy nie pojawia się bulgotanie albo cofanie zapachu.
- Upewniam się, że każdy pion ma dostęp do rewizji albo czyszczaka.
- Patrzę, czy wylot ponad dachem jest wolny i nie został przypadkiem zasłonięty przez obróbki, osłony lub elementy wykończenia.
- Po dłuższej przerwie zasilam wodą wszystkie syfony, także w wpustach podłogowych i rzadko używanych łazienkach.
- Jeżeli w układzie są zawory napowietrzające, zostawiam do nich dostęp po zakończeniu prac, a nie chowam ich na stałe za zabudową.
W domku sezonowym dorzucam jeszcze jedną prostą zasadę: po zimie i przed zamknięciem sezonu warto kontrolnie przepuścić wodę przez wszystkie przybory. To banalne, ale często eliminuje połowę skarg na zapachy, które później niesłusznie przypisuje się wyłącznie wentylacji.
Jeśli miałbym wskazać jeden detal, którego nie warto odkładać na później, byłoby to sprawdzenie trasy pionu jeszcze przed wykończeniem. W kanalizacji naprawdę nie ma wielu miejsc na improwizację, a dobrze zaplanowane przewietrzanie oszczędza i nerwy, i kosztownych poprawek po remoncie.
