Pomiar rezystancji izolacji - Jakie są normy i jak uniknąć błędów?

Pomiar rezystancji izolacji to jedno z tych badań, które szybko oddzielają instalację bezpieczną od takiej, która zaczyna pracować na granicy ryzyka. Ja patrzę na ten test przede wszystkim jak na szybką diagnozę stanu przewodów, osprzętu i połączeń, a nie jak na biurokratyczny obowiązek. Poniżej pokazuję, kiedy badanie ma sens, jak przebiega, jakie wyniki uznaje się za poprawne i co najczęściej psuje odczyt w domu lub domku letniskowym.

Co to badanie mówi o instalacji i kiedy warto je zrobić

To badanie nie mówi, czy przewód jest „ładny” w środku. Mówi coś ważniejszego: czy izolacja nadal skutecznie oddziela części czynne od siebie i od elementów dostępnych dotykiem. W praktyce wychodzi dzięki temu, czy w instalacji nie ma zawilgocenia, przetarć, błędów montażowych, śladów starzenia albo miejsc, w których prąd zaczyna uciekać tam, gdzie nie powinien.

W budynkach w Polsce kontrola instalacji elektrycznej co najmniej raz na 5 lat wynika z Prawa budowlanego. W takim przeglądzie sprawdza się nie tylko stan połączeń czy zabezpieczeń, ale też oporność izolacji przewodów i stan uziemień. Dla mnie to właśnie ten test często daje pierwszy sygnał, że instalacja wymaga naprawy jeszcze zanim pojawi się zwarcie, wyzwalanie zabezpieczeń albo wyczuwalne grzanie gniazd.

W domku letniskowym badanie ma sens szczególnie po zimie, po zalaniu, po remoncie, po dołożeniu nowych obwodów i po każdej awarii, która mogła naruszyć przewody. Jeśli domek stoi nieużywany kilka miesięcy, wilgoć w puszkach, na złączkach zewnętrznych i w oprawach ogrodowych potrafi zaniżyć wynik szybciej niż samo starzenie kabli. Żeby taki odczyt był wiarygodny, trzeba najpierw poprawnie przygotować obwód i dobrać napięcie testowe.

Jak wygląda badanie w praktyce

W dobrze wykonanym badaniu nie ma miejsca na skróty. Najpierw odłączam zasilanie i upewniam się, że na obwodzie naprawdę nie ma napięcia. Potem wyłączam lub odpinam elementy, które mogą zostać uszkodzone albo zafałszować wynik: sterowniki LED, zasilacze impulsowe, liczniki elektroniczne, alarmy, automatykę, a tam gdzie trzeba także ograniczniki przepięć.

Jak przygotować obwód

• Zawsze sprawdzam brak napięcia przed podłączeniem miernika.
• W typowej instalacji 230/400 V zewrę przewody fazowe razem i badam je względem przewodu ochronnego PE.
• Jeśli obwód zawiera sprzęt wrażliwy, odłączam go wcześniej, zamiast liczyć na to, że „jakoś wytrzyma”.
• W rozdzielnicy pilnuję, aby przewody nie były pomylone, bo błędne rozłączenie potrafi zepsuć cały wynik.
• Po próbie rozładowuję badany obwód, zanim dotknę przewodów.

Jak przebiega sama próba

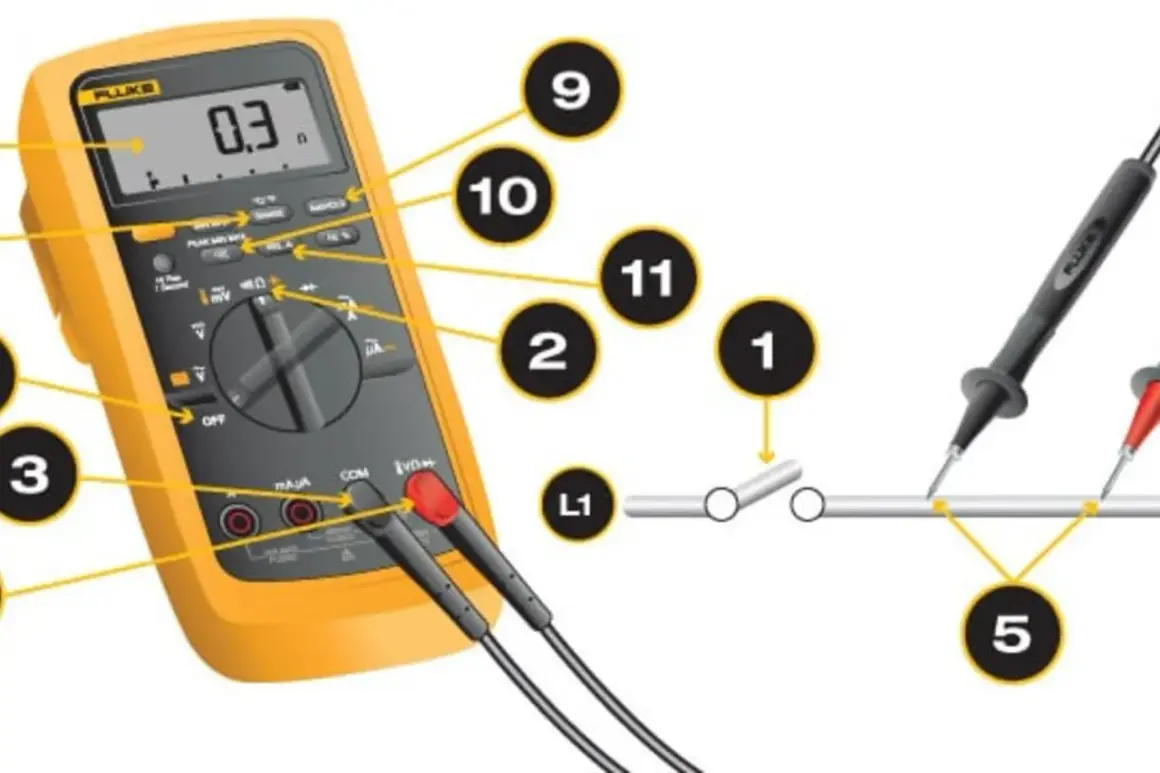

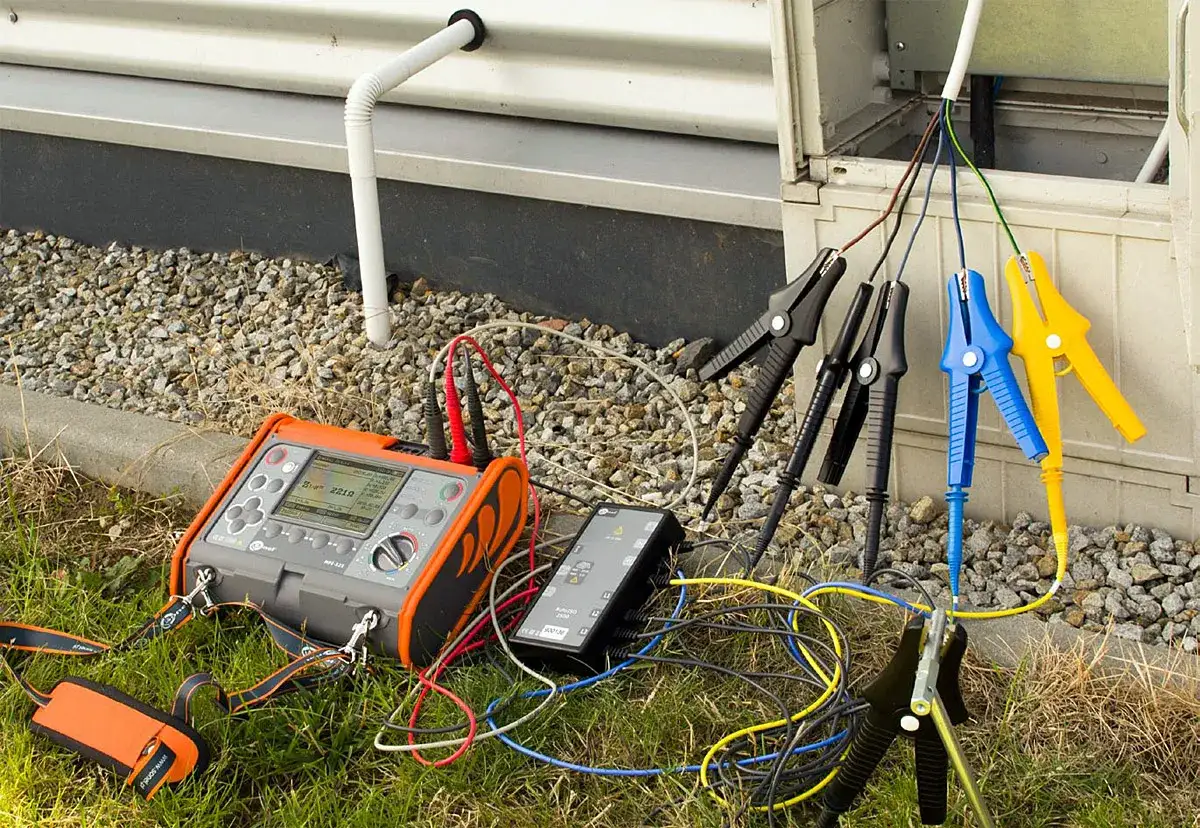

Megomierz, czyli miernik izolacji, podaje napięcie stałe i obserwuje prąd upływu. Na tej podstawie wylicza rezystancję izolacji w megaomach. Dla typowych instalacji budowlanych stosuje się zwykle 500 V DC, bo to napięcie dobrze pokazuje stan izolacji w obwodach 230/400 V. W instalacjach wyższych napięć używa się zwykle 1000 V DC, a w szczególnych przypadkach napięcie testowe może zostać obniżone, jeśli w obwodzie są elementy, których nie da się bezpiecznie odłączyć.

W praktyce lubię porównywać nie tylko sam wynik, ale też różnice między obwodami. Jeśli jeden obwód ma wynik wyraźnie gorszy od pozostałych, zwykle szukam lokalnej przyczyny. Jeśli słabe są wszystkie, bardziej podejrzana staje się wilgoć, wspólny błąd montażowy albo uszkodzenie w rozdzielnicy.

Przeczytaj również: Jak prawidłowo wykonać zbrojenie pod podnośnik dwukolumnowy?

Co robię po zakończeniu

Po badaniu zapisuję wynik dla każdego obwodu osobno, bo jeden zbiorczy odczyt niewiele mówi o stanie całej instalacji. W dobrym protokole powinny znaleźć się też warunki pomiaru, zastosowane napięcie i informacja, które odbiorniki odłączono. Bez tego wynik jest tylko liczbą, a nie rzetelną oceną stanu instalacji.

Teraz najważniejsze pytanie brzmi: jaka liczba jest jeszcze dobra, a jaka już powinna zapalić czerwoną lampkę.

Jakie wyniki uznaje się za poprawne

W typowej instalacji domowej punkt odniesienia jest prosty: dla obwodów do 500 V wynik powinien wynosić co najmniej 1 MΩ. To nie jest próg „idealnej” izolacji, tylko wartość minimalna, poniżej której instalacja nie spełnia oczekiwań bezpieczeństwa. Ja i tak patrzę szerzej, bo odczyt tuż nad granicą to jeszcze nie powód do spokoju, tylko sygnał, żeby sprawdzić przyczynę i porównać wynik z wcześniejszymi pomiarami.

Wynik trzeba czytać razem z warunkami próby. Jeśli instalacja była wilgotna, zimna, zabrudzona albo nie do końca odłączona od elektroniki, liczba może być niższa, niż byłaby po poprawnym przygotowaniu. Dlatego nie traktuję jednego odczytu jak wyroku, tylko jak informację diagnostyczną. To prowadzi do kolejnego problemu: co naprawdę potrafi zaniżyć wynik, a co jest tylko chwilowym zakłóceniem.

Co najczęściej zaniża wynik i jak nie wyciągnąć złych wniosków

Najczęstsze przyczyny słabego odczytu są bardzo przyziemne. Zwykle chodzi o wilgoć, zabrudzenie, starzenie materiału, uszkodzenie mechaniczne albo o elementy podłączone do obwodu, które same w sobie tworzą dodatkową drogę upływu. W domkach letniskowych dochodzi jeszcze jeden klasyczny scenariusz: instalacja jest rozrzucona po tarasie, altanie, kuchni zewnętrznej i łazience, a więc wszędzie tam, gdzie warunki są trudniejsze niż w suchym mieszkaniu.

• Wilgoć w puszkach, oprawach i gniazdach zewnętrznych potrafi obniżyć wynik bardzo szybko.
• Zabrudzenia i pył przewodzący tworzą ścieżki upływu po powierzchni izolacji.
• Starzenie kabli powoduje mikropęknięcia, utwardzenie izolacji i gorsze parametry po latach pracy.
• Uszkodzenia mechaniczne pojawiają się po wierceniu, dociskaniu przewodów, remoncie lub źle wykonanym mocowaniu osprzętu.
• Nieodłączona elektronika i ograniczniki przepięć mogą zaniżać wynik albo zostać uszkodzone podczas próby.

Ja zawsze porównuję wynik z warunkami, w jakich został wykonany. Jeżeli obwód był badany zaraz po okresie deszczu, w nieogrzewanym domku albo po zalaniu fragmentu ściany, nie ma sensu od razu zakładać trwałej awarii. Najpierw trzeba znaleźć przyczynę środowiskową, wysuszyć newralgiczne miejsca i powtórzyć próbę. Dopiero powtarzalnie niski wynik jest realnym sygnałem do naprawy lub wymiany odcinka instalacji.

Jeśli natomiast jeden obwód spada wyraźnie względem poprzedniego przeglądu, a reszta trzyma poziom, szukam problemu lokalnie: w puszce, oprawie, gnieździe zewnętrznym, przewodzie do pompy albo w konkretnym obszarze, gdzie mogło dojść do uszkodzenia. Z takiej diagnostyki wynika zwykle więcej niż z samej cyfry na ekranie miernika.

Kiedy wynik jest już zapisany i zrozumiany, trzeba jeszcze zadbać o dokumentację oraz o to, żeby przegląd był wykonany tak, jak wymaga tego praktyka i przepisy.

Co powinien zawierać protokół i ile to zwykle kosztuje

Dobry protokół nie jest dodatkiem do badania, tylko jego istotną częścią. To on pozwala porównać kolejne lata, pokazać stan instalacji przy odbiorze i udowodnić, że badanie wykonano rzetelnie. Ja oczekuję w nim nie tylko samych wyników, ale też informacji, które pozwalają je odtworzyć i ocenić po czasie.

• identyfikację obiektu, obwodu i zakresu badania,
• datę, miejsce i warunki wykonania próby,
• użyty przyrząd pomiarowy oraz informację o jego kalibracji,
• zastosowane napięcie probiercze,
• wyniki dla każdego obwodu osobno,
• wnioski końcowe oraz podpis osoby wykonującej pomiary.

W praktyce koszt zależy od liczby obwodów, regionu i zakresu usługi. Za pełny przegląd instalacji w domu jednorodzinnym z protokołem zwykle spotyka się stawki w granicach 150-400 zł, a przy większych obiektach rozliczenie bywa liczone 15-30 zł za obwód albo 100-200 zł za godzinę pracy. Gdy do badania dochodzą dodatkowe testy, takie jak RCD, impedancja pętli zwarcia czy pomiar uziemienia, cena naturalnie rośnie.

Ja zawsze dopłaciłbym za protokół, który da się porównać z kolejnym przeglądem, niż za tanią usługę bez sensownego opisu warunków. Taka dokumentacja przydaje się nie tylko przy odbiorze budynku, ale też po modernizacji, po awarii i w rozmowie z ubezpieczycielem albo zarządcą obiektu. To właśnie tutaj najmocniej widać różnicę między przypadkowym sprawdzeniem a rzetelnym badaniem.

Na koniec zostaje jeszcze jedna rzecz, którą traktuję jak praktyczny filtr bezpieczeństwa przed kolejnym sezonem.

Co sprawdziłbym jeszcze przed uruchomieniem domku na sezon

Jeżeli miałbym spojrzeć na instalację szerzej niż tylko przez jeden test, dorzuciłbym jeszcze cztery rzeczy. Po pierwsze, działanie wyłączników różnicowoprądowych, bo one odpowiadają za szybkie odcięcie zasilania przy uszkodzeniu. Po drugie, ciągłość przewodu ochronnego PE, bo bez niej nawet dobry wynik izolacji nie daje pełnego obrazu bezpieczeństwa. Po trzecie, stan gniazd zewnętrznych, tarasu, pompy, bojlera i oświetlenia ogrodowego, bo tam wilgoć robi najwięcej szkód. Po czwarte, ślady grzania, przebarwień i luzów w rozdzielnicy.

• Po remoncie lub wymianie przewodów zawsze robię pełny zestaw badań, nie tylko jeden test.
• Po zalaniu albo długim postoju instalację trzeba obejrzeć i osuszyć, zanim uzna się wynik za wiarygodny.
• W domku letniskowym sprawdzam szczególnie obwody zewnętrzne i wszystkie miejsca, gdzie dochodzi do kondensacji wilgoci.
• Jeśli wyniki z poprzednich lat zaczynają spadać, nie czekam do momentu awarii.

Jeżeli mam wskazać jedną zasadę, to tę: wynik izolacji trzeba czytać razem z warunkami pomiaru, a nie w oderwaniu od nich. W domu albo domku letniskowym, który stoi w wilgoci, po remoncie albo po burzy, dobrze wykonane badanie izolacji, sprawny RCD i poprawne uziemienie dają dopiero pełny obraz bezpieczeństwa instalacji.
