W instalacji domu albo domku letniskowego to właśnie element przed licznikiem decyduje, czy przyłącze jest chronione przed przeciążeniem i zwarciem, a jednocześnie czy operator ma kontrolę nad punktem rozliczeniowym. W praktyce to nie jest detal do pominięcia: od jego doboru zależy bezpieczeństwo przewodów, stabilność zasilania i to, czy instalacja udźwignie czajnik, bojler, pompę wody albo ogrzewanie elektryczne. Poniżej rozkładam temat na części: czym jest ten element, jakie są jego rodzaje, gdzie go montować i jak nie popełnić kosztownego błędu przy rozbudowie instalacji.
Kluczowe informacje w skrócie
- Przedlicznikowy aparat ochronny zabezpiecza przyłącze i przewody zasilające przed skutkami przeciążenia oraz zwarcia.
- Najczęściej spotyka się wkładki topikowe, rozłączniki bezpiecznikowe i w niektórych układach wyłączniki nadprądowe selektywne.
- Tego elementu nie używa się do codziennego wyłączania domku na czas nieobecności.
- Dobór wartości zależy od mocy przyłączeniowej, liczby faz i planowanych odbiorników, a nie od „na oko” przyjętej rezerwy.
- Jeśli zadziała, najpierw sprawdza się instalację wewnętrzną, a dopiero potem wzywa elektryka lub operatora.
- W domkach letniskowych najwięcej problemów wynika z niedoszacowania przyszłego poboru: bojlera, klimatyzacji, ogrzewania i urządzeń kuchennych.
Po co w ogóle montuje się aparat przed licznikiem
Ten element ma bardzo praktyczną rolę: ma odciąć zasilanie wtedy, gdy w obwodzie pojawi się przeciążenie albo zwarcie. Chroni więc nie sam licznik, ale kabel doprowadzający energię do budynku, zwykle WLZ, czyli wewnętrzną linię zasilającą biegnącą od złącza do rozdzielnicy. To ważne rozróżnienie, bo jeśli ktoś myli go ze zwykłym wyłącznikiem w mieszkaniu, łatwo potem podejmuje złe decyzje przy awarii albo remoncie.
W praktyce taki aparat pełni też funkcję granicy między tym, co należy do operatora, a tym, co jest już instalacją odbiorcy. Z tego powodu bywa plombowany i nie powinien być traktowany jak codzienny przełącznik do „gaszenia” całego obiektu na zimę czy na czas wyjazdu. Jeśli chcesz odłączyć domek letniskowy od zasilania, zwykle robi się to po stronie instalacji odbiorczej, a nie na zabezpieczeniu przed licznikiem.
Najważniejsza jest tu jeszcze jedna rzecz: selektywność, czyli takie dobranie aparatów, żeby przy awarii zadziałał najpierw ten najbliżej uszkodzonego obwodu. Dzięki temu drobna usterka w kuchni nie wyłącza od razu całego budynku. Od tej zasady płynnie przechodzi się do pytania, jakie rozwiązania spotyka się w praktyce najczęściej.
Jakie rozwiązania spotyka się najczęściej
W polskich instalacjach nie ma jednego jedynego wariantu. Dobór zależy od mocy, rodzaju przyłącza i standardów operatora, ale w domach i małych obiektach rekreacyjnych najczęściej spotyka się kilka dobrze znanych rozwiązań.
| Rodzaj | Jak działa | Gdzie spotkasz go najczęściej | Co warto wiedzieć |
|---|---|---|---|
| Wkładka topikowa gG lub D0 | Topik przepala się przy przeciążeniu lub zwarciu i przerywa obwód. | Małe domy, domki letniskowe, złącza i szafki licznikowe. | Jest jednorazowa, ale bardzo odporna na duże prądy zwarciowe. |
| Rozłącznik bezpiecznikowy | Łączy funkcję bezpiecznika i bezpiecznego rozłączania obwodu. | Układy z plombą, miejsca, gdzie ważny jest prosty dostęp serwisowy. | Ułatwia obsługę, ale nadal wymaga właściwie dobranej wkładki. |

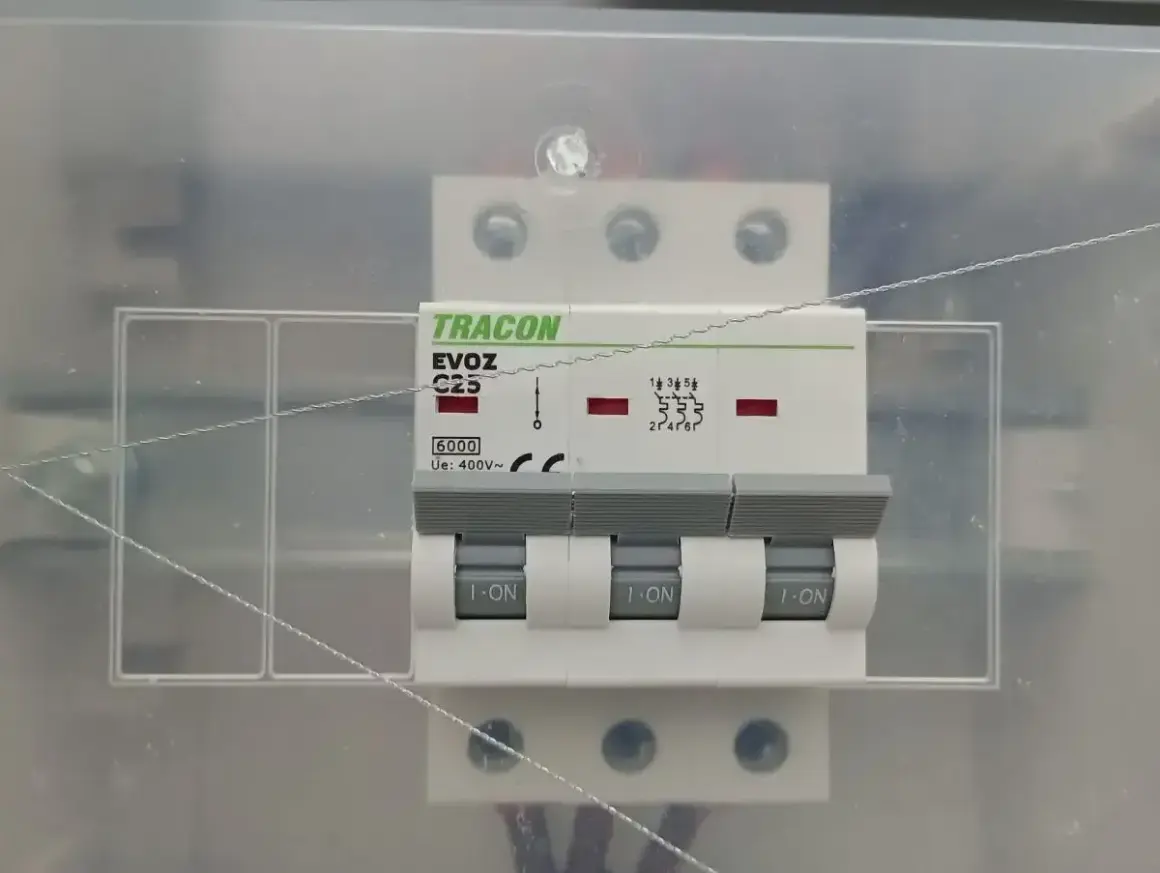

| Wyłącznik nadprądowy selektywny | Samoczynnie wyłącza obwód przy przeciążeniu lub zwarciu, ale z opóźnieniem dobranym do reszty instalacji. | Niektóre większe instalacje i układy projektowane pod wymaganą selektywność. | Jest wygodny, ale źle dobrany potrafi wyłączać zbyt wcześnie albo zbyt późno. |
| Ogranicznik mocy | Odłącza zasilanie po przekroczeniu ustalonej mocy, bez klasycznej ochrony zwarciowej w takim zakresie jak bezpiecznik topikowy. | Układy, w których operator dopuszcza taki sposób sterowania poborem. | Pomaga pilnować limitu mocy, ale nie zastępuje każdego innego rozwiązania. |
W domku letniskowym najczęściej wygrywa prostota: wkładka topikowa albo rozłącznik bezpiecznikowy, bo są czytelne, trwałe i dobrze znoszą trudniejsze warunki pracy. Przy większych mocach, a zwłaszcza przy zasilaniu trójfazowym, pojawiają się bardziej rozbudowane zestawy. Sam typ to jednak nie wszystko, bo równie ważne jest miejsce montażu i to, kto może cokolwiek przy nim zmieniać.
Gdzie jest montowany i kto może go ruszać

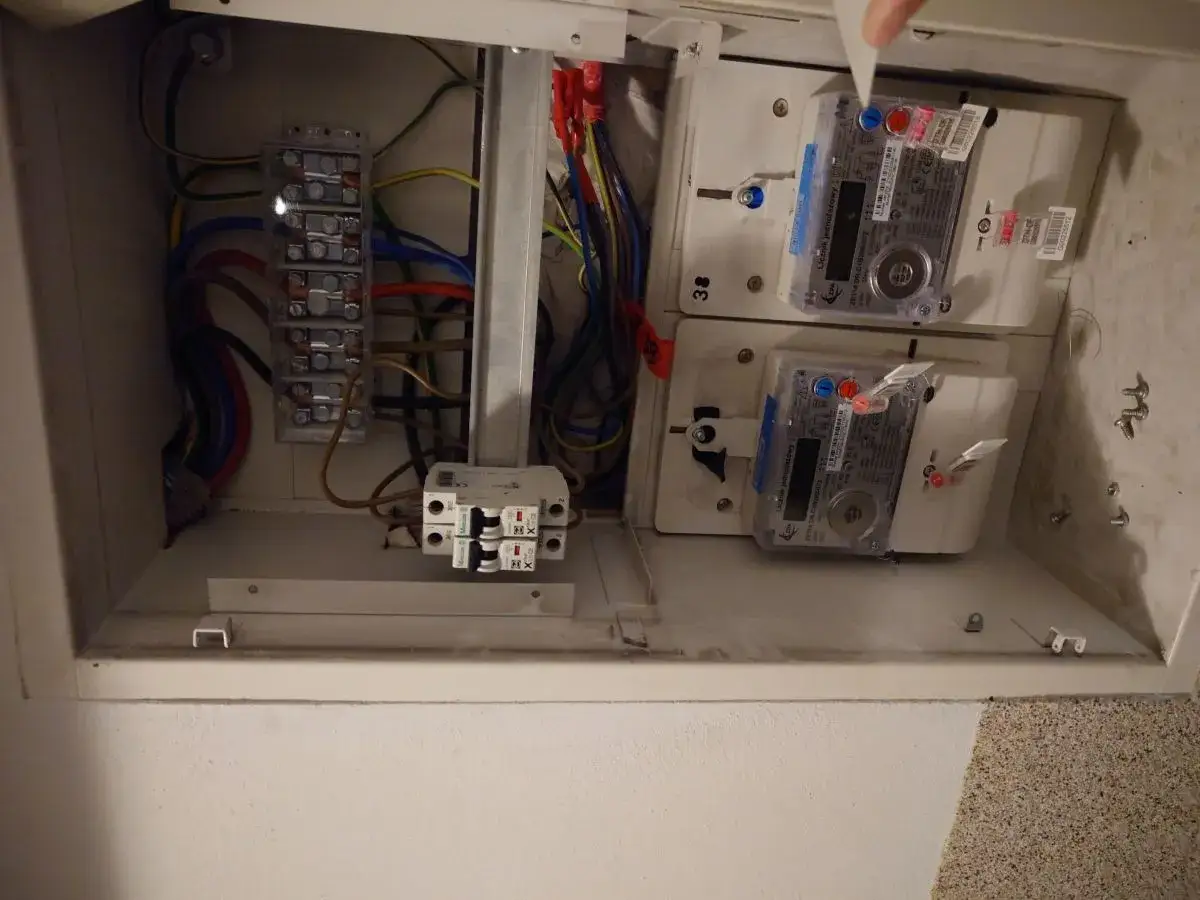

Ten aparat montuje się możliwie blisko układu pomiarowo-rozliczeniowego, zwykle w złączu, skrzynce licznikowej albo w części pomiarowej zestawu. W domach jednorodzinnych i w domkach letniskowych bardzo często znajduje się on na zewnątrz budynku albo w miejscu łatwo dostępnym dla odczytu i serwisu. To nie jest przypadek: operator musi mieć do niego dostęp, żeby móc kontrolować pomiar, wymienić licznik albo wykonać czynności techniczne.
Najczęstszy błąd, który widzę przy modernizacjach, to próba potraktowania przedlicznikowego aparatu jak zwykłego wyłącznika głównego. Jeśli chcesz odłączyć budynek na czas nieobecności, rób to po stronie instalacji odbiorczej, czyli na zabezpieczeniach zalicznikowych lub w rozdzielnicy. Włączanie i wyłączanie tego, co jest zaplombowane, to zły nawyk, a czasem po prostu ryzyko problemów z operatorem.
Granice odpowiedzialności zwykle wyznacza umowa z operatorem: licznik i część przedlicznikowa pozostają pod jego kontrolą, a instalacja wewnętrzna należy do użytkownika lub zarządcy budynku. W budynkach wielolokalowych ten podział potrafi być jeszcze bardziej istotny, bo jedna nieprzemyślana ingerencja potrafi wyłączyć zasilanie większej liczbie mieszkań niż planowano. Od tego już krok do pytania, jak dobrać właściwą wartość dla domu albo domku.
Jak dobrać wartość do domu lub domku letniskowego
Dobór nie powinien zaczynać się od pytania „co mam pod ręką”, tylko od tego, jakie urządzenia mogą pracować jednocześnie. W praktyce liczą się trzy rzeczy: układ zasilania 1-fazowy albo 3-fazowy, moc przyłączeniowa oraz to, czy w obiekcie będą odbiorniki o dużym poborze mocy, takie jak bojler, płyta grzewcza, klimatyzacja, grzejniki elektryczne albo pompa ciepła.
| Układ | Prąd zabezpieczenia | Orientacyjna moc | Praktyczny komentarz |
|---|---|---|---|
| 1-fazowy | 16 A | ok. 3,7 kW | Wystarczy do podstawowego oświetlenia, lodówki, drobnych urządzeń i okazjonalnego grzania wody. |
| 1-fazowy | 25 A | ok. 5,8 kW | Częsty wybór do małych domów i prostych domków letniskowych, jeśli nie ma ciężkiego ogrzewania elektrycznego. |
| 1-fazowy | 32 A | ok. 7,4 kW | Daje większy zapas, ale przy większej liczbie odbiorników szybko pokazuje granice jednofazowego zasilania. |
| 3-fazowy | 16 A na fazę | ok. 11,1 kW | Bezpieczniejszy wybór, gdy w grę wchodzi bojler, płyta indukcyjna, klimatyzacja albo pompa. |
| 3-fazowy | 25 A na fazę | ok. 17,3 kW | Przydaje się tam, gdzie obiekt ma już standard bardziej całoroczny niż sezonowy. |
To są wartości orientacyjne, liczone przy założeniu zbliżonym do obciążeń rezystancyjnych. Rzeczywista sytuacja zależy od napięcia, współczynnika mocy i tego, czy urządzenia nie pobierają wyższego prądu rozruchowego. Dlatego w domku letniskowym, który „na razie” ma tylko światło i gniazda, a później dochodzi bojler, klimatyzacja i ogrzewanie, łatwo zaniżyć potrzebę o całą klasę.
Ja patrzę na to tak: jeśli instalacja ma służyć tylko sezonowo, nie ma sensu kupować przewymiarowanego rozwiązania bez powodu, ale równie niebezpieczne jest ustawienie go zbyt nisko i liczenie, że „jakoś będzie”. Zbyt mała wartość będzie wybijać, zbyt duża może nie ochronić przewodów tak, jak powinna. Właśnie dlatego selekcja parametrów powinna iść razem z planem użytkowania budynku, a nie z samą listą urządzeń na papierze.
Co zrobić, gdy zadziała albo przepali się
Jeżeli zasilanie zniknęło, zaczynam od rozpoznania, czy problem dotyczy tylko mojego obiektu, czy całej okolicy. Jeśli u sąsiadów światło działa, a na ulicy nie widać awarii, to zwykle trop prowadzi do instalacji wewnętrznej albo do obwodów w budynku. Jeśli z kolei zgaśnie cała okolica, sprawa najpewniej leży po stronie sieci.
- Sprawdź, czy nie zadziałał wyłącznik nadprądowy albo różnicowoprądowy w rozdzielnicy.
- Odłącz podejrzane urządzenia, zwłaszcza grzałki, czajniki, lodówki turystyczne, klimatyzację i pompy.
- Jeżeli wyłączył się aparat przed licznikiem, nie próbuj go zastępować zwykłym „załączeniem na siłę” i nie wymieniaj wkładki pod napięciem.
- Jeśli awaria wraca, wezwij elektryka lub zgłoś problem do operatora.
- Gdy obudowa jest ciepła, czuć zapach spalenizny albo widać nadtopienia, traktuj to jako pilny przypadek.
Warto pamiętać o jeszcze jednej rzeczy: jeśli zabezpieczenie jest plombowane, samodzielna ingerencja może oznaczać dodatkowe formalności, a czasem również koszty związane z interwencją. W domku letniskowym, który stoi pusty przez dłuższy czas, szczególnie łatwo też przeoczyć problem z przewodami albo urządzeniem, które po prostu pobiera za dużo prądu. Po takiej awarii następny logiczny krok to prześwietlenie najczęstszych błędów projektowych.
Najczęstsze błędy przy projektowaniu i modernizacji
Przy domach letniskowych błędy wracają jak refren. Często wynikają nie ze złej woli, tylko z tego, że ktoś planuje instalację pod dzisiejsze potrzeby, a nie pod to, co za rok rzeczywiście stanie w budynku.
- Dobór zbyt małego aparatu, bo na starcie „wystarczyło na światło i lodówkę”.
- Wstawienie zbyt dużej wkładki, żeby przestało wybijać, co jest prostą drogą do przegrzewania przewodów.
- Mylenie zabezpieczenia przed licznikiem z wyłącznikiem różnicowoprądowym. RCD chroni przede wszystkim przed porażeniem i nie zastępuje ochrony nadprądowej.
- Brak selektywności, przez co wyłączenie jednego odbiornika gasi cały obiekt.
- Upychanie osprzętu w miejscu trudno dostępnym, mimo że później trzeba do niego dojechać, odczytać licznik albo wykonać serwis.
- Samodzielna zmiana elementów zaplombowanych, bez uzgodnienia z operatorem i bez uprawnień.
Najbardziej podstępny jest ostatni punkt, bo wizualnie wszystko może wyglądać „normalnie”, a problem wychodzi dopiero przy kontroli albo po kolejnej awarii. W praktyce zawsze lepiej poświęcić chwilę na sprawdzenie zgodności z warunkami przyłączenia niż później wracać do tematu z rozebranym złączem i niepotrzebnymi kosztami. To prowadzi już do ostatniej, najbardziej praktycznej części: co sprawdzić przed odbiorem albo rozbudową instalacji.
Co sprawdzić przed odbiorem albo rozbudową instalacji w domku
Jeżeli modernizujesz domek letniskowy albo odbierasz nową instalację, warto przejść przez prostą listę kontrolną. Nie chodzi o to, by zrobić z tego biurokrację, tylko żeby uniknąć sytuacji, w której wszystko działa dopiero do momentu uruchomienia drugiego odbiornika naraz.
- Czy wartość przedlicznikowego aparatu zgadza się z warunkami przyłączenia i mocą umowną.
- Czy obudowa jest plombowalna, dostępna i zamontowana w miejscu bezpiecznym dla użytkownika i serwisu.
- Czy obwody w środku są rozdzielone logicznie: osobno gniazda, osobno oświetlenie, osobno urządzenia dużej mocy.
- Czy zabezpieczenia zalicznikowe są dobrane selektywnie względem tego, co jest przed licznikiem.
- Czy planowany pobór energii odpowiada temu, jak domek naprawdę będzie używany w sezonie i poza nim.
Jeżeli któryś z tych punktów budzi wątpliwość, lepiej zlecić pomiary i ocenę elektrykowi z uprawnieniami niż poprawiać instalację po pierwszym przepalonym bezpieczniku. W małym obiekcie różnica między „działa” a „działa bezpiecznie” bywa naprawdę niewielka, ale konsekwencje złego doboru potrafią być duże. Dlatego przy takim temacie zawsze stawiam na prostą zasadę: najpierw zgodność z warunkami przyłączenia, potem wygoda, a dopiero na końcu kosmetyka instalacji.
