W instalacjach rurowych kolano hamburskie przydaje się tam, gdzie nie chcesz wymuszać ostrego załamania przewodu, tylko poprowadzić medium łagodniej i z mniejszymi stratami. W tym artykule wyjaśniam, czym różni się od zwykłego kolana, jak czytać oznaczenia 2D, 3D i 5D oraz na co patrzeć przy doborze do domowej lub małej technicznej instalacji. To temat ważny nie tylko dla wykonawcy, ale też dla inwestora, który chce uniknąć poprawiania trasy po zamknięciu ścian.
Najważniejsze rzeczy do sprawdzenia przed wyborem
- To element do łagodnej zmiany kierunku, który zwykle daje mniejsze opory niż ciasne kolano.
- Najczęściej spotkasz promienie 2D, 3D i 5D oraz kąty 45°, 90° i 180°.
- Przy doborze liczą się DN, PN, materiał, temperatura, ciśnienie i zgodność z resztą systemu.
- W małych obiektach ma największy sens w stalowych odcinkach grzewczych, wodnych i technicznych.
- Zły montaż potrafi zniwelować przewagę samego kształtu.
Czym różni się kolano hamburskie od zwykłego kolana
To nie jest zwykłe kolano o ostrym załamaniu trasy, tylko element o łagodniejszym promieniu gięcia. Dzięki temu medium zmienia kierunek spokojniej, a w instalacji pojawia się mniej turbulencji, hałasu i strat ciśnienia. W praktyce ma to znaczenie wszędzie tam, gdzie rurociąg pracuje długo, ma ograniczoną przestrzeń albo prowadzi ciecz, która nie lubi gwałtownych zmian kierunku.
Ja patrzę na ten detal jak na kompromis między kompaktowym prowadzeniem a lepszą hydrauliką układu. Im łagodniejszy łuk, tym zwykle lepszy przepływ, ale też większy wymóg miejsca, więc decyzja nie powinna opierać się wyłącznie na tym, co da się wcisnąć w ścianę. Gdy to rozumiesz, dużo łatwiej odczytać katalogowe oznaczenia i ocenić, który wariant naprawdę ma sens.
Jakie są rodzaje i oznaczenia, na które patrzę w katalogach
W praktyce liczą się trzy grupy oznaczeń: promień, kąt i sposób wykonania. Promień opisuje, jak szeroko element zawraca strumień, kąt mówi o samej zmianie kierunku, a wykonanie podpowiada, jak zachowa się pod ciśnieniem i w kontakcie z medium.
| Oznaczenie | Co oznacza w praktyce | Kiedy ma sens |
|---|---|---|

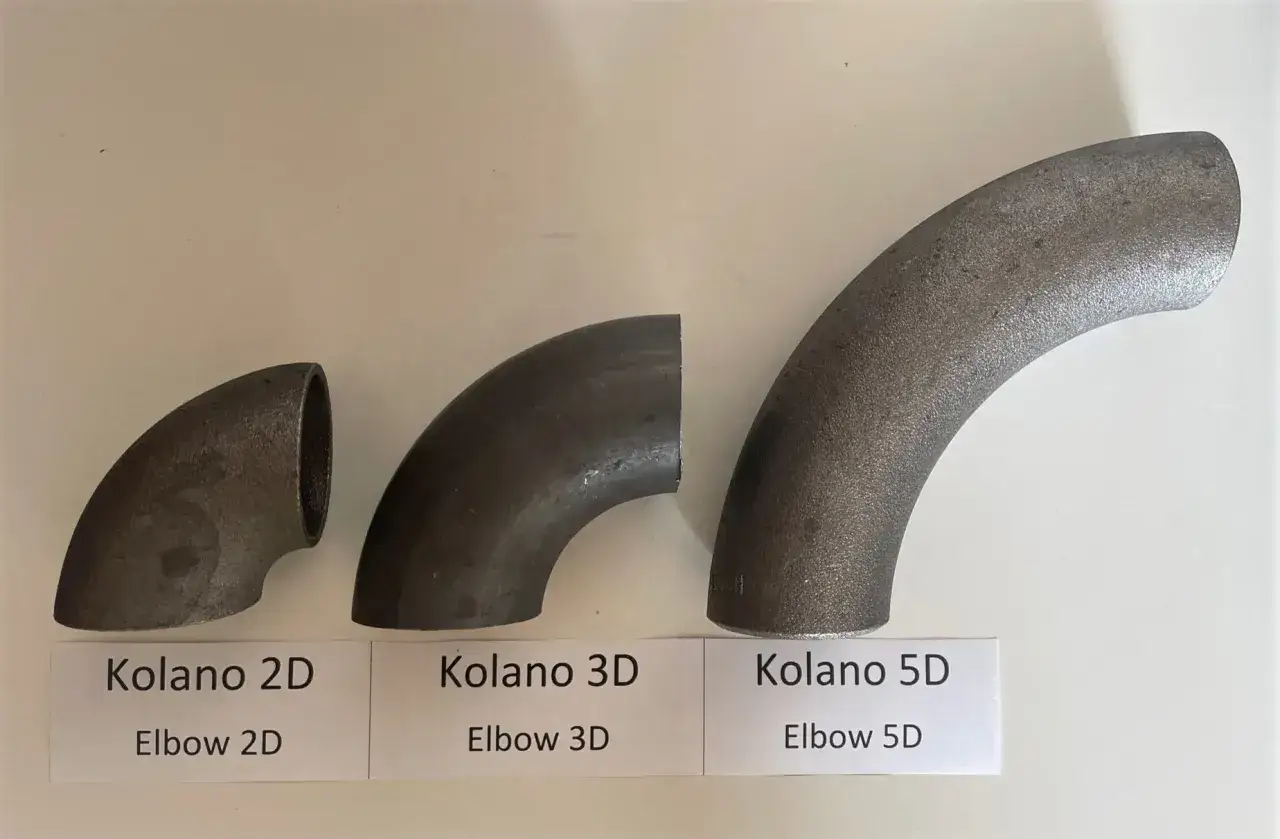

| 2D | Najciaśniejszy promień z tej grupy, w uproszczeniu około dwóch średnic zewnętrznych | Gdy miejsca jest mało i trasa musi szybko skręcić |
| 3D | Środek między kompaktowością a łagodnym przepływem | Najczęściej jako rozsądny kompromis |
| 5D | Najłagodniejszy promień, czyli większy łuk i mniejsze zaburzenia przepływu | Gdy priorytetem są niższe straty i spokojniejsza praca instalacji |
| 45°, 90°, 180° | Kąt zmiany kierunku | Dobierany do geometrii trasy |
| bezszwowe | Bez szwu wzdłużnego, zwykle bardziej jednorodne w przekroju | Gdy instalacja pracuje w trudniejszych warunkach |
| spawane | Wykonane z połączeniem spawanym, często łatwiejsze do znalezienia w większych średnicach | Gdy liczy się dostępność i ekonomia wykonania |
| typ A / typ B | A ma zredukowany współczynnik ciśnienia, B pozwala na pełne wykorzystanie ciśnienia roboczego | Gdy projekt wymaga konkretnej klasy pracy |
Jeśli miałbym wskazać najbezpieczniejszy kompromis dla typowej instalacji, najczęściej wygrywa 3D. Nadal jest względnie kompaktowe, ale nie tak ciasne jak 2D, więc zwykle łatwiej je obronić zarówno na etapie projektu, jak i montażu.
W katalogach patrzę też na serię normy EN 10253, bo to ona porządkuje wymagania dotyczące wymiarów, materiałów i badań odbiorczych. Sama nazwa handlowa nie wystarcza, jeśli chcesz porównać dwa elementy o pozornie podobnym opisie. Kolejny krok to sprawdzenie, gdzie takie rozwiązanie faktycznie ma sens w budynku lub przydomowej instalacji.
Gdzie sprawdza się najlepiej w domu, domku i małej kotłowni
W budownictwie jednorodzinnym i przy domkach letniskowych ten łagodny łuk ma sens przede wszystkim tam, gdzie instalacja jest ciasno poprowadzona, a każdy dodatkowy opór robi różnicę. Najczęściej myślę o odcinkach stalowych w kotłowni, przy rozprowadzeniu ciepła, w instalacjach wodnych z większą temperaturą medium oraz w technicznych obejściach, gdzie nie da się zrobić idealnie prostej trasy.
- Instalacja grzewcza - pomaga ograniczyć szumy i straty ciśnienia w odcinkach, które pracują przez długi czas.
- Rozprowadzenie wody - przydaje się, gdy trasa ma kilka załamań i chcesz uniknąć zbyt ostrych przejść.
- Techniczne przejścia przez ściany i stropy - większy promień bywa łatwiejszy do ułożenia niż szereg krótkich kolanek.
- Instalacje przemysłowe lub warsztatowe - tam liczy się trwałość, szczelność i przewidywalność przepływu.
Jednocześnie nie uznaję tego rozwiązania za uniwersalne. W typowej kanalizacji z tworzyw częściej lepiej sprawdzają się systemowe kształtki PVC lub PP, bo są po prostu dopasowane do całego układu. To prowadzi do pytania, jak dobrać konkretny wariant do ciśnienia, temperatury i materiału instalacji.
Jak dobrać właściwy wariant do swojej instalacji
Ja zaczynam od czterech pytań: co płynie w środku, pod jaką temperaturą i ciśnieniem pracuje układ, ile mam miejsca na promień oraz z jakiego materiału zbudowana jest reszta rurociągu. Jeśli któryś z tych punktów pominiesz, nawet dobry element może okazać się po prostu niewygodny w montażu.
Średnica i miejsce montażu
Najpierw sprawdzam średnicę nominalną, bo DN nie zawsze oznacza dokładnie ten sam wymiar co średnica zewnętrzna rury. Przy krótkich odcinkach i ostrych zmianach trasy mniejszy promień kusi, ale zwykle zwiększa opory i ogranicza margines błędu przy montażu.
Medium, temperatura i ciśnienie
Jeżeli instalacja prowadzi wodę grzewczą, czynnik techniczny albo medium o wyższej temperaturze, materiał i parametry pracy mają większe znaczenie niż sam kąt. PN opisuje ciśnienie nominalne, czyli umowną klasę pracy, i właśnie do niej trzeba dopasować cały odcinek, a nie tylko pojedynczą kształtkę.
Przeczytaj również: Jak się mieszka w domu modułowym? Komfort i zalety, które zaskakują
Materiał i odporność na korozję
W stalowych instalacjach przydaje się spójność materiałowa. Stal nierdzewna ma sens tam, gdzie ryzyko korozji jest wyższe, natomiast stal węglowa bywa wystarczająca w mniej agresywnym środowisku. Jeśli łączysz różne metale, trzeba od razu myśleć o zabezpieczeniu połączenia, bo inaczej problem pojawi się później, zwykle w najmniej wygodnym momencie.
Gdy te trzy warunki są spełnione, dopiero wtedy patrzę na detal konstrukcyjny, czyli promień 2D, 3D albo 5D oraz wersję bezszwową albo spawaną. Następny krok to montaż, bo właśnie tam najłatwiej stracić korzyść, za którą płacisz przy doborze.
Montaż i najczęstsze błędy, które psują efekt
Nawet dobrze dobrany łuk rurowy można zepsuć źle wykonanym montażem. W praktyce najwięcej problemów widzę nie w samym elemencie, tylko w sposobie jego wstawienia w układ.
- Wymuszanie osi - instalacja nie powinna być dociągana na siłę, bo to generuje naprężenia i skraca żywotność połączeń.
- Ignorowanie podparcia - dłuższy odcinek bez właściwych podpór pracuje pod własnym ciężarem, a to odbija się na spoinach i uszczelnieniach.
- Łączenie przypadkowych materiałów - bez przemyślenia korozji galwanicznej i rozszerzalności cieplnej łatwo o problem po kilku sezonach.
- Brak kontroli spoin - przy wersjach spawanych liczy się nie tylko wygląd spawu, ale też geometria i szczelność całego połączenia.
- Pominięcie próby szczelności - to najprostszy sposób, by wykryć błąd, zanim układ zostanie zabudowany.
Ja zawsze zakładam, że montaż ma potwierdzić dobór, a nie go ratować. Jeśli już na etapie składania widać, że element trzeba na siłę dopasować do trasy, to zwykle znak, że wybrany wariant był zbyt ambitny albo zbyt ciasny. Z tego miejsca naturalnie przechodzi się do pytania, kiedy lepiej zostać przy zwykłym kolanie, a kiedy łagodniejszy łuk naprawdę daje przewagę.
Kiedy lepiej wybrać zwykłe kolano, a kiedy łagodniejszy łuk
Nie każda instalacja potrzebuje większego promienia. Czasem liczy się prostota, dostępność i ciasne prowadzenie trasy, a czasem ważniejsze są opory przepływu i mniejsze obciążenie całego układu. To nie jest wybór lepsze albo gorsze, tylko dobór do warunków.
| Sytuacja | Lepiej wybrać | Dlaczego |
|---|---|---|
| Miejsca jest mało, a trasa musi szybko skręcić | Zwykłe kolano | Ma mniejszy gabaryt i łatwiej je wkomponować w ciasny odcinek |
| Priorytetem są mniejsze straty ciśnienia i spokojniejszy przepływ | Łagodniejszy łuk | Zmiana kierunku jest mniej gwałtowna, więc medium płynie stabilniej |
| Instalacja pracuje sezonowo i nie jest mocno obciążona | Zależnie od trasy | W prostszych układach nie zawsze warto przepłacać za większy promień |
| Układ ma wyższą temperaturę, większe ryzyko osadów albo dłuższy czas pracy | Łagodniejszy łuk | Łatwiej utrzymać przewidywalne warunki przepływu |
W mojej ocenie różnica jest szczególnie widoczna w układach, które pracują długo i mają niewielki margines błędu projektowego. Wtedy lepiej poświęcić trochę miejsca niż później walczyć z hałasem, spadkiem wydajności albo trudnym dostępem serwisowym. To już prowadzi do ostatniej rzeczy, którą sprawdziłbym przed zamówieniem do domku letniskowego.
Co sprawdziłbym przed zakupem do instalacji w domku letniskowym
Przy domku letniskowym największy sens mają rozwiązania, które da się bezproblemowo połączyć z resztą instalacji i które nie wymuszą później kosztownych poprawek. Ja przed zakupem sprawdziłbym przede wszystkim trzy rzeczy: zgodność średnicy, materiał z resztą rurociągu oraz realną ilość miejsca na łuk.
- Średnica i oznaczenie DN - musi pasować do całego systemu, nie tylko mniej więcej.
- Materiał - stal nierdzewna, stal węglowa albo inny wariant powinny odpowiadać temu, co już masz w instalacji.
- Promień i kąt - im bardziej złożona trasa, tym bardziej opłaca się sprawdzić, czy 45°, 90° albo 180° naprawdę rozwiązuje problem bez dodatkowych przeróbek.
- Parametry pracy - temperatura, ciśnienie i rodzaj medium muszą mieścić się w wymaganiach systemu.
- Dostęp do montażu i serwisu - jeśli po zabudowie nie będzie dojścia, lepiej nie oszczędzać na dopasowaniu odcinka.
Największą różnicę robi nie sama nazwa elementu, tylko to, czy cały odcinek został zaplanowany jako spójny układ. Jeśli wybierzesz wariant dopasowany do trasy, materiału i obciążenia, zyskasz instalację, która pracuje ciszej, czyściej i bez niepotrzebnych naprężeń. Jeśli wahasz się między dwoma rozwiązaniami, ja zwykle wybieram większy promień, o ile mieści się w trasie, bo to często prostsza i bezpieczniejsza decyzja niż późniejsze ratowanie zbyt ciasnego układu dodatkowymi przeróbkami.
