Największy problem z instalacją elektryczną zaczyna się tam, gdzie kolor izolacji sugeruje jedną rzecz, a rzeczywistość w ścianie pokazuje coś innego. W praktyce najważniejsze są kolory faz, rola przewodu neutralnego i ochronnego oraz to, kiedy barwę trzeba potwierdzić pomiarem. W domach i domkach letniskowych, zwłaszcza po remontach, ta wiedza pozwala uniknąć kosztownych błędów i zwykłych pomyłek przy podłączaniu osprzętu.
Najważniejsze oznaczenia, które trzeba zapamiętać
- Brązowy, czarny i szary to standardowe barwy żył fazowych w prądzie przemiennym.
- Niebieski oznacza przewód neutralny N, a żółto-zielony przewód ochronny PE.
- W instalacji jednofazowej przewód czynny nie jest nazywany L1, tylko po prostu L.
- W starszych instalacjach kolor przewodu nie zawsze odpowiada dzisiejszym zasadom i trzeba to sprawdzić pomiarem.
- Przed jakąkolwiek pracą wyłącz zasilanie i potwierdź brak napięcia odpowiednim miernikiem.
Jak wyglądają oznaczenia przewodów fazowych w praktyce
W nowych instalacjach układ jest dość czytelny. W obwodach prądu przemiennego żyły fazowe mają barwy brązową, czarną i szarą, a ich rola jest rozróżniana zgodnie z przyjętym standardem identyfikacji żył. Tak właśnie porządkują to normy stosowane w elektrotechnice, więc nie jest to układ przypadkowy. Neutralny pozostaje niebieski, a ochronny żółto-zielony. To nie jest detal estetyczny, tylko sposób na ograniczenie pomyłek podczas montażu, serwisu i późniejszych przeróbek.

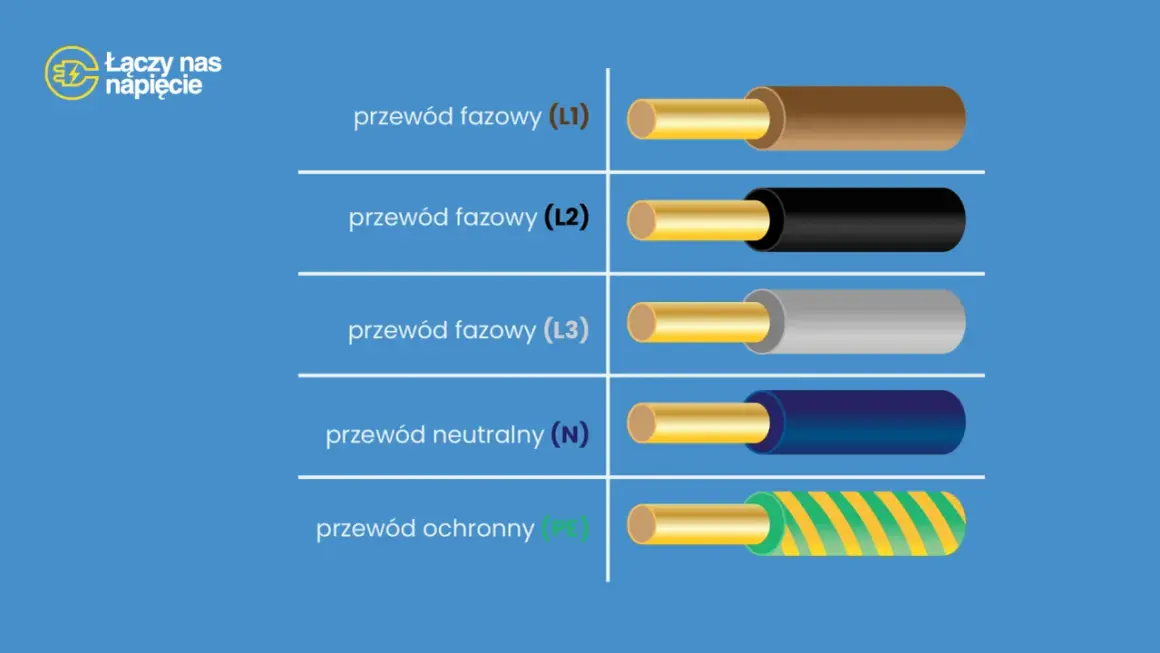

| Kolor żyły | Najczęstsza funkcja | Jak czytać to w praktyce |
|---|---|---|
| Brązowy | L1 lub przewód fazowy | Najczęściej pierwszy przewód roboczy w instalacji trójfazowej; w jednofazowej bywa po prostu przewodem czynnym L. |
| Czarny | L2 | Druga faza w układzie 3-fazowym. |
| Szary | L3 | Trzecia faza w układzie 3-fazowym. |
| Niebieski | N | Przewód neutralny, czyli ten, który nie powinien być traktowany jak faza. |
| Żółto-zielony | PE | Przewód ochronny, którego nie wolno używać jako przewodu fazowego. |
W praktyce najważniejsze jest to, że sama izolacja nie mówi jeszcze wszystkiego o całym obwodzie. Taki układ barw jest punktem wyjścia, a nie dowodem, że instalacja została wykonana poprawnie. Dlatego od razu warto odróżnić sytuację jednofazową od trójfazowej.
Jak czytać je w instalacji jednofazowej i trójfazowej
W obwodzie jednofazowym występują zwykle trzy podstawowe żyły: fazowa L, neutralna N i ochronna PE. Tutaj żyła czynna może mieć kolor brązowy, czarny albo szary, ale w praktyce najczęściej spotyka się brązowy. To ważne, bo wiele osób automatycznie zakłada, że każdy brązowy przewód musi być „fazą trójfazową”, a to po prostu nieprawda.
| Układ | Typowe barwy | Co to oznacza |
|---|---|---|
| Jednofazowy | L: brązowy, czarny lub szary; N: niebieski; PE: żółto-zielony | Najczęściej oświetlenie, gniazda i mniejsze odbiorniki w domu lub domku letniskowym. |
| Trójfazowy | L1: brązowy, L2: czarny, L3: szary; N: niebieski; PE: żółto-zielony | Układ dla większych odbiorników, takich jak płyta grzewcza, pompa, warsztat czy część urządzeń technicznych. |
Różnica jest prosta, ale praktycznie bardzo ważna: w jednofazie nie ma sensu rozmawiać o kolejności L1-L2-L3, bo jest tylko jeden przewód czynny. W trójfazie kolejność faz ma już znaczenie, zwłaszcza przy silnikach, pompach i automatyce. Jeśli zamienisz dwie fazy miejscami, część urządzeń może zacząć pracować w odwrotnym kierunku albo po prostu zachowywać się nieprawidłowo.
To właśnie dlatego ja zawsze patrzę nie tylko na samą barwę, ale też na to, do czego dany obwód jest podłączony. Dopiero wtedy obraz robi się spójny. I tu dochodzimy do najczęstszego błędu: zbyt dużego zaufania do koloru.
Dlaczego sam kolor nie wystarczy do pewnej identyfikacji
Kolor przewodu jest pomocny, ale nie jest dowodem. W starszych budynkach, po częściowych remontach albo po naprawach wykonywanych „na szybko” można trafić na przewody, które zostały wykorzystane inaczej niż przewiduje dzisiejszy standard. Zdarza się też, że ktoś wymienił fragment instalacji, ale zostawił stare oznaczenia na końcach żył albo w puszce połączeniowej.
Ja traktuję barwę jako pierwszą wskazówkę, a nie jako rozstrzygnięcie. Zanim dotknę przewodu, sprawdzam trzy rzeczy:
- czy obwód został wyłączony w rozdzielnicy,
- czy na badanym odcinku rzeczywiście nie ma napięcia,
- czy oznaczenie kolorystyczne zgadza się z dokumentacją lub opisem obwodu.
Warto też pamiętać o przewodzie PEN w starszych układach. Łączy on funkcję ochronną i neutralną, więc przy modernizacji potrafi wprowadzić więcej zamieszania niż zwykły przewód N. Właśnie dlatego nie polecam opierania się na „wyglądzie” przewodów, jeśli instalacja była przerabiana etapami. W takich sytuacjach to nie kolor, tylko pomiar mówi prawdę.
Co się zmienia w starszych instalacjach i w domkach letniskowych
W domkach letniskowych problem jest szczególnie częsty, bo instalacje bywają tam rozbudowywane etapami: najpierw podstawowe oświetlenie, potem gniazdo w łazience, później bojler, a na końcu pompa, ogrzewanie albo kuchnia. Każdy z tych etapów mógł powstać w innym czasie i według innego standardu. Efekt bywa prosty: w jednej puszce spotykają się żyły opisane logicznie tylko dla osoby, która je kiedyś łączyła.
Jeśli widzę starą instalację, zwykle zakładam trzy możliwe scenariusze:
- kolory odpowiadają współczesnemu standardowi, ale trzeba to potwierdzić pomiarem,
- kolory są mieszane, bo ktoś dołożył nowy odcinek do starego obwodu,
- kolory są poprawne tylko na papierze, a w puszce przewody zostały kiedyś przepięte bez opisu.
Najgorszy wariant to próba „dopasowania” starego odcinka do nowego tylko po barwie izolacji. W praktyce lepiej od razu zaplanować wymianę całego fragmentu, niż tworzyć instalację, której nikt za dwa lata nie będzie rozumiał. To szczególnie ważne w drewnianych obiektach i budynkach sezonowych, gdzie dostęp do przewodów bywa ograniczony, a każda dodatkowa pomyłka oznacza więcej pracy przy późniejszym serwisie.
Jeśli remont obejmuje rozdzielnicę albo większy fragment instalacji, warto też opisać każdy nowy obwód na stałe. Prosty opis na pokrywie rozdzielnicy albo w środku drzwiczek często oszczędza więcej czasu niż najlepsza pamięć domowników.
Jak bezpiecznie sprawdzić przewód przed pracą
Jeżeli mam wskazać jedną rzecz, która najbardziej zmniejsza ryzyko błędu, to jest nią kolejność działania. Najpierw odłączasz zasilanie, potem sprawdzasz brak napięcia, a dopiero na końcu oceniasz, który przewód do czego służy. Przeskakiwanie któregoś z tych kroków zwykle kończy się zgadywaniem.
- Wyłącz odpowiedni obwód w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem.
- Sprawdź brak napięcia w miejscu pracy dwubiegunowym próbnikiem albo miernikiem ustawionym prawidłowo do pomiaru napięcia.
- Porównaj kolory z dokumentacją, schematem lub opisem w rozdzielnicy, jeśli taki istnieje.
- Sprawdź końce przewodów, bo czasem identyfikacja jest poprawna tylko po jednej stronie kabla.
- Jeśli coś się nie zgadza, nie improwizuj - przerwij pracę i zweryfikuj obwód dokładniej.
Przy obwodach trójfazowych dochodzi jeszcze jeden krok: warto sprawdzić kolejność faz, jeśli zasilasz urządzenie z silnikiem, pompą lub automatyką. Dla zwykłego oświetlenia to zwykle nie ma znaczenia, ale dla urządzeń technicznych już tak. Właśnie dlatego w praktyce elektrycznej nie chodzi o samo „trafienie w kolor”, tylko o prawidłową identyfikację całego obwodu.
Nie polecałbym też traktowania prostego próbnika jako jedynego narzędzia. Może być pomocny, ale nie zastąpi rzetelnego pomiaru. Jeśli nie masz pewności, lepiej poświęcić kilka minut na weryfikację niż później naprawiać skutki błędu.
Co warto zostawić po modernizacji, żeby uniknąć chaosu
Po remoncie instalacji najwięcej daje nie efekt „na już”, tylko porządek, który zostaje na lata. W praktyce oznacza to trzy rzeczy: konsekwentny układ kolorów, opisane obwody i zapisany schemat połączeń. To brzmi banalnie, ale właśnie takie proste rzeczy najszybciej odróżniają instalację zrobioną profesjonalnie od prowizorki.
- Oznacz wszystkie nowe obwody w rozdzielnicy.
- Zostaw opis żył w puszkach, jeśli przewody będą później dostępne do serwisu.
- Nie mieszaj przypadkowo barw w jednym obwodzie tylko dlatego, że „tak było pod ręką”.
- Jeśli modernizujesz stary domek, trzymaj jeden standard od rozdzielnicy po ostatni punkt odbioru.
Najprostsza zasada jest też najskuteczniejsza: jeśli kolor przewodu budzi choć cień wątpliwości, traktuj go jako wskazówkę, nie jako potwierdzenie. Wtedy najpierw sprawdzasz, potem podłączasz, a nie odwrotnie. Przy instalacji elektrycznej to naprawdę robi różnicę - szczególnie tam, gdzie przewody były dokładane etapami i nikt nie prowadził porządnej dokumentacji.
